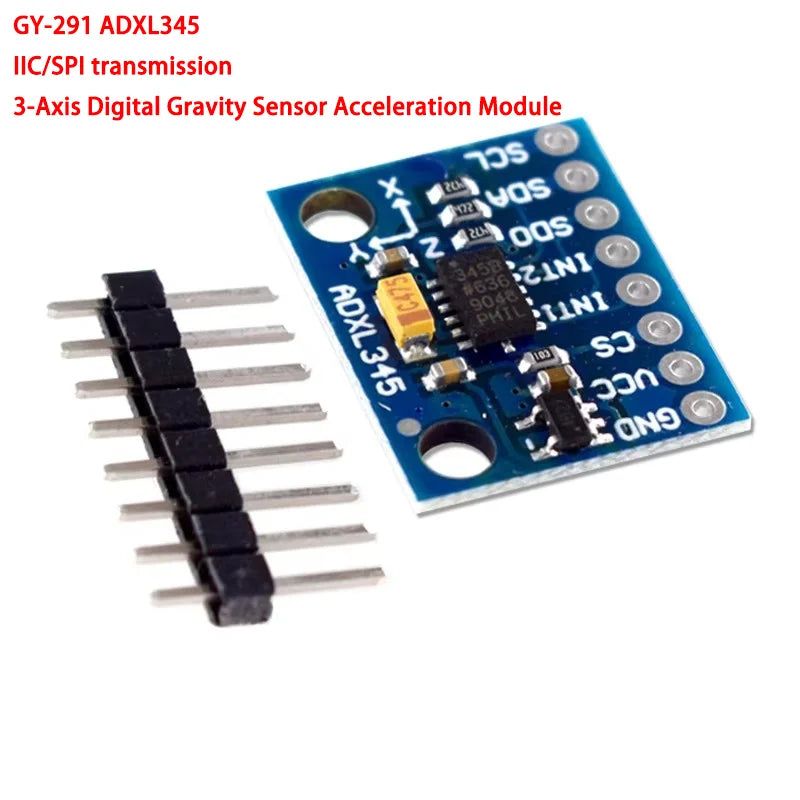

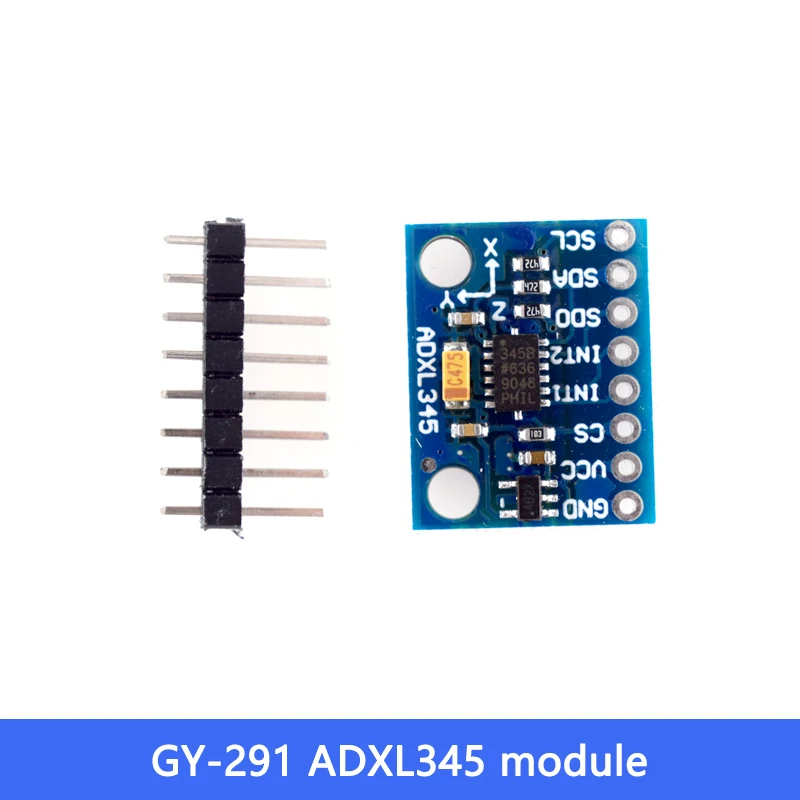

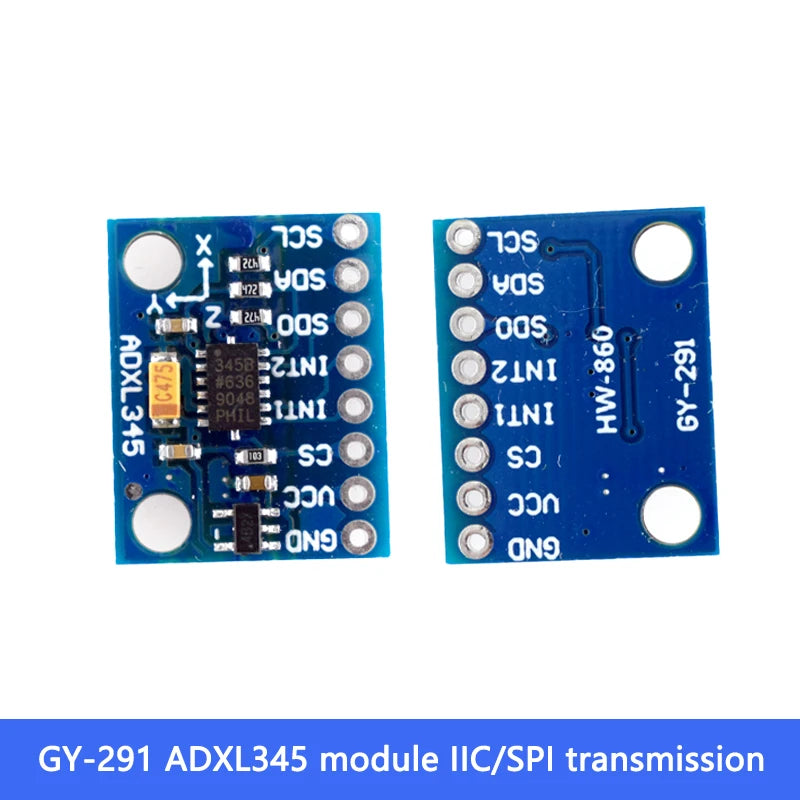

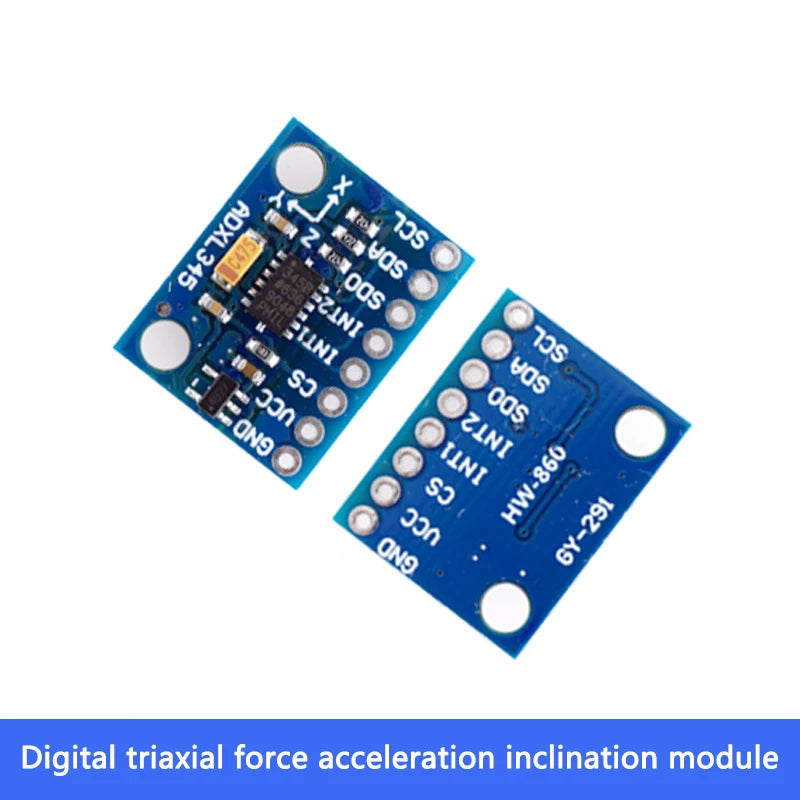

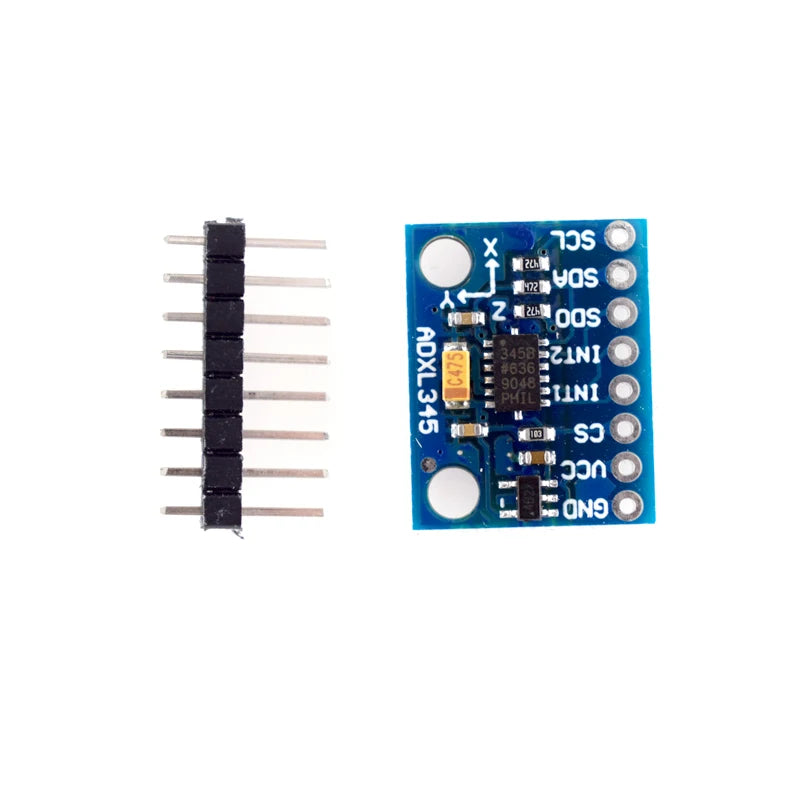

GY-291 ADXL345 módulo digital de aceleración de tres ejes de inclinación por gravedad transmisión IIC/SPI En stock

Descripción de la función:

ADXL345 es un acelerómetro de 3 ejes de potencia ultrabaja pequeño y delgado con alta resolución (13 bits) y un rango de medición de ± 16 g.Los datos de salida digital están en formato complementario binario de 16 bits, a los que se puede acceder a través de SPI (3 hilos o 4 hilos) o interfaz digital IIC;

ADXL345 es adecuado para aplicaciones de dispositivos móviles.Puede medir la aceleración de la gravedad estática en aplicaciones de detección de inclinación, así como la aceleración dinámica causada por movimiento o impacto.Tiene alta resolución (4 mg/LSB) y puede medir cambios de ángulo de inclinación de 0,25°.Cuando se utiliza la aceleración de salida digital ADXL345, no es necesario realizar una conversión de digital a analógico, lo que ahorra costos del sistema y el área de la placa de circuito.

Características del producto:

Usando chip: ADXL345 (aceleración de gravedad de tres ejes);

Método de comunicación: protocolo de comunicación IIC/SPI;

Rango de medición: ± 2 g a ± 16 g;

Reserve la interfaz IIC/SPI para un fácil acceso a otras placas de control principales;

Parámetros del producto:

Voltaje de alimentación: CC 3-5 V

Corriente de alimentación: 400uA

Salida: X, Y, Z

Temperatura de trabajo: -40℃~85℃

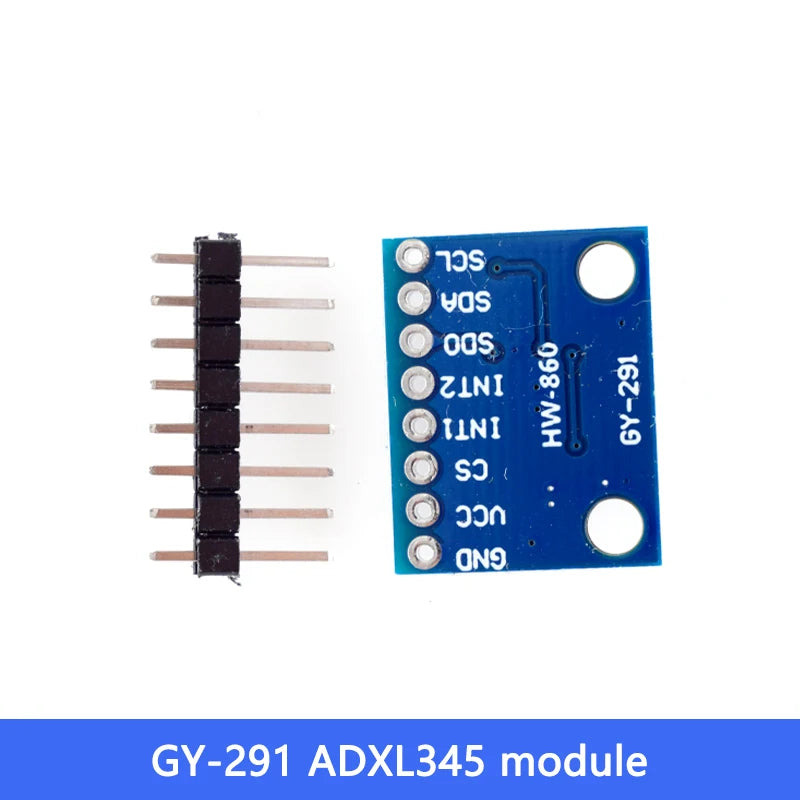

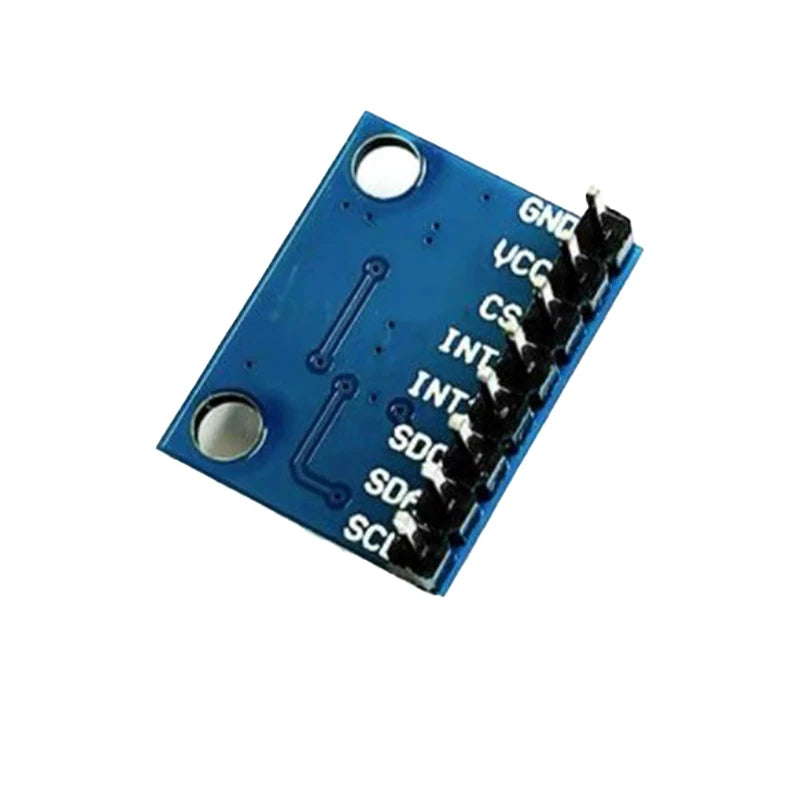

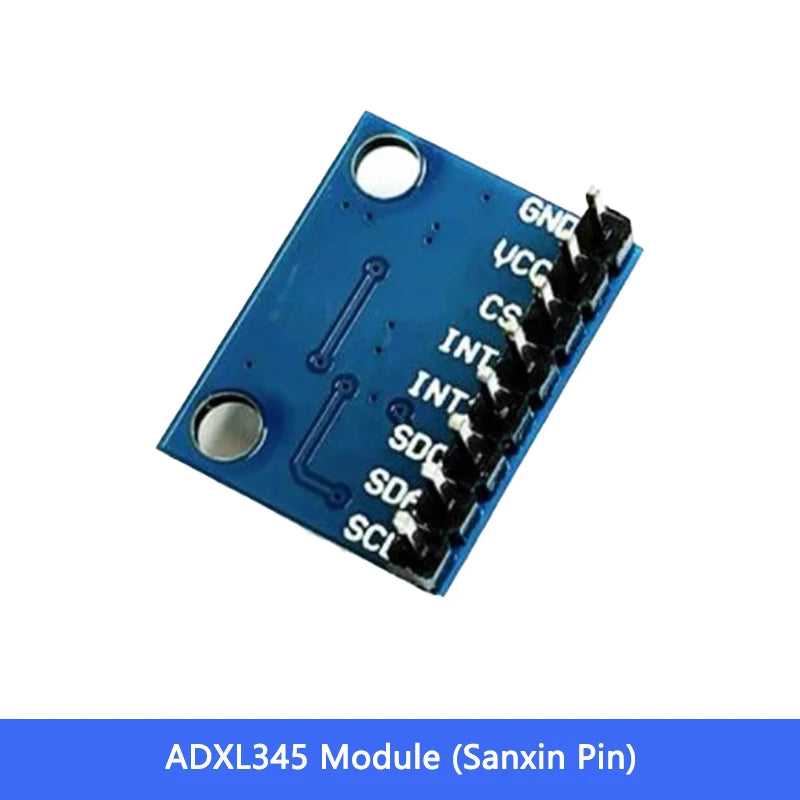

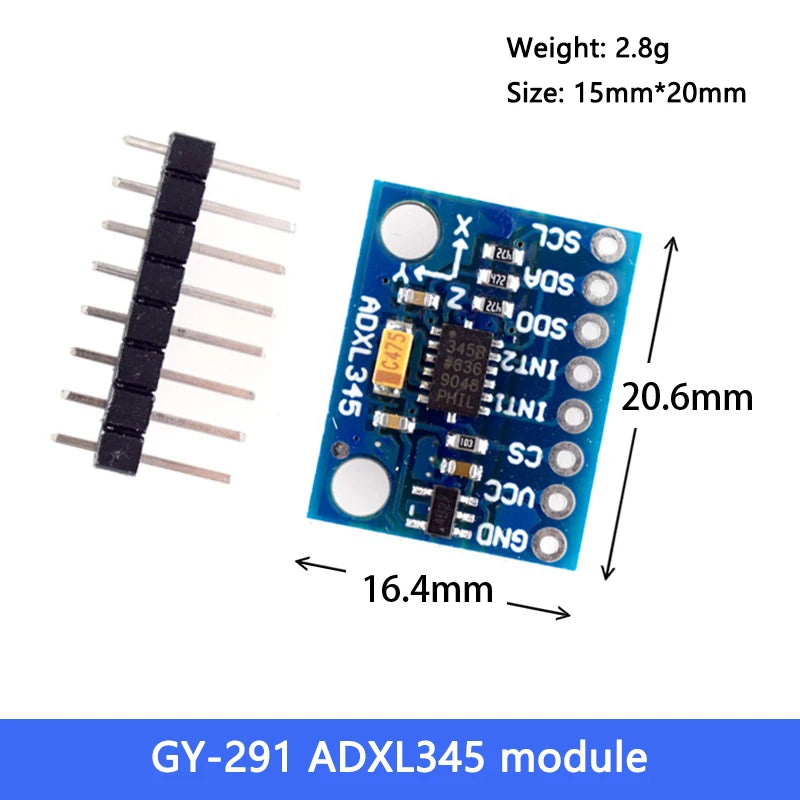

Descripción del pin:

GND: Tierra de potencia

VCC: Rango de fuente de alimentación CC 3-5 V

CS: Selección de películas

INT1: Interrupción 1

INT2: Interrupción 2

SDO: salida de datos SPI/configuración de dirección IC

SDA: E/S de datos SPI, cable de datos IIC (compatible con nivel de 5V)

SCL: línea de reloj SPI, línea de reloj IIC (compatible con nivel de 5V)
