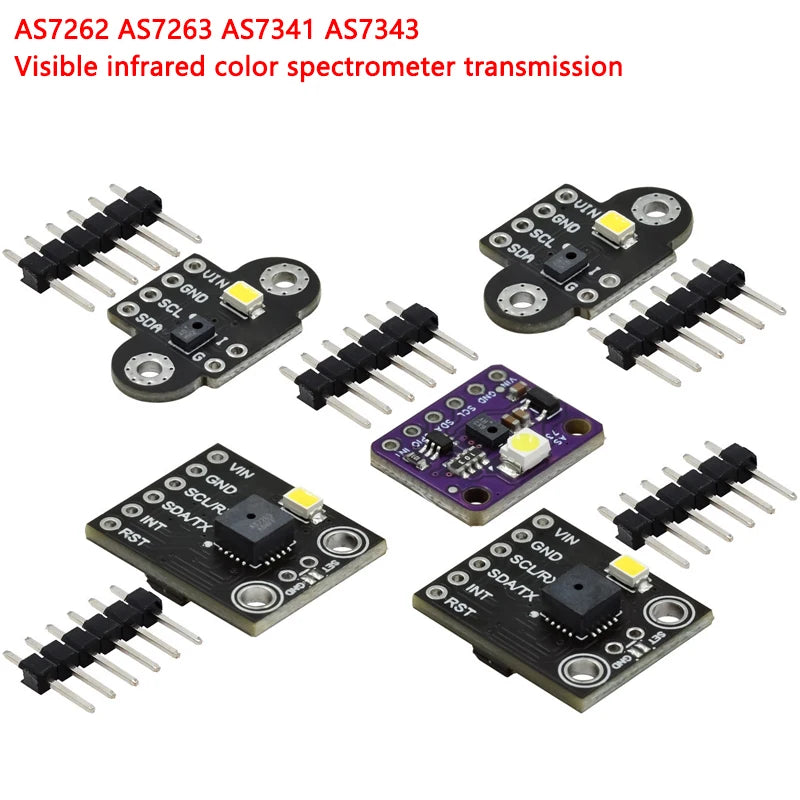

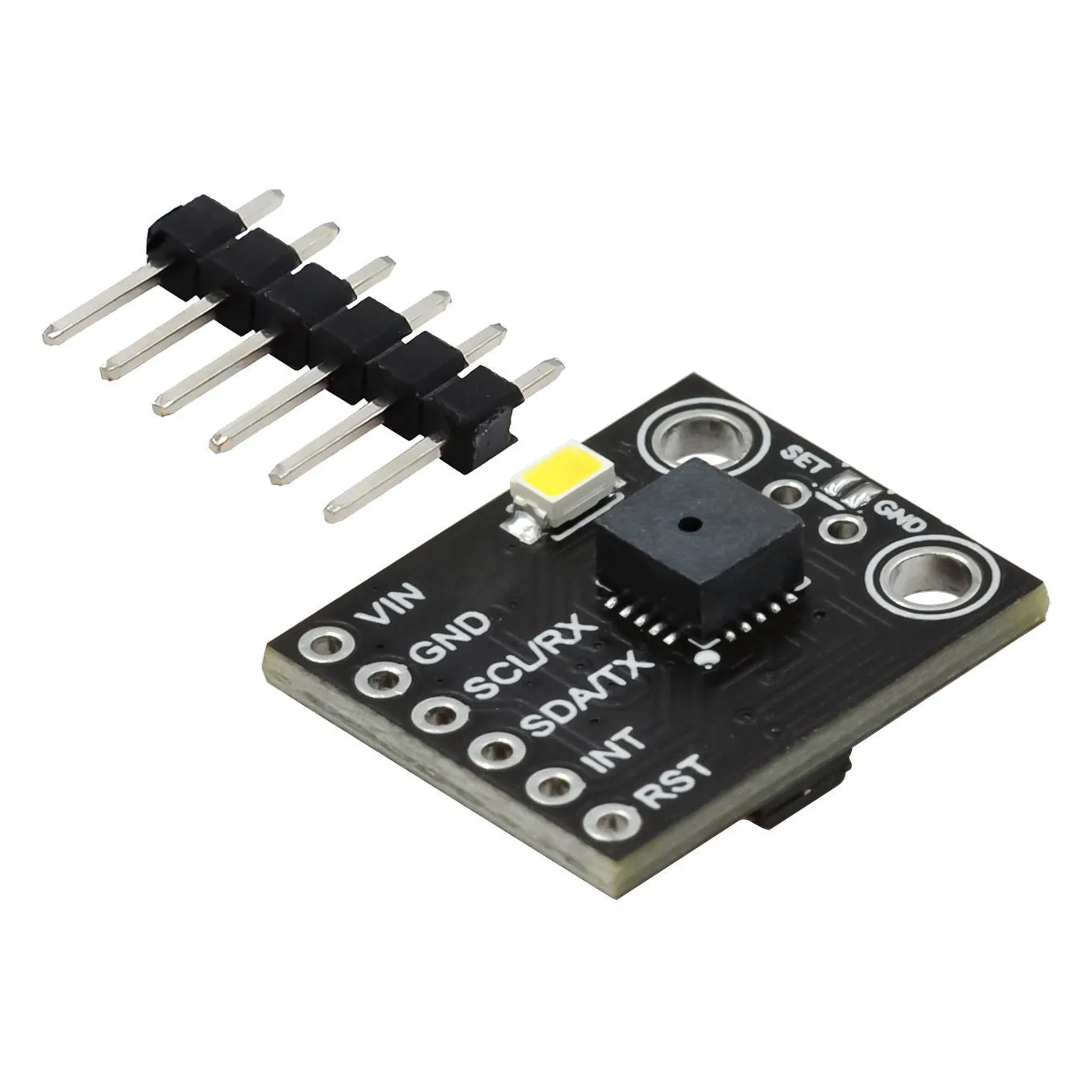

El 7262 es una solución rentable de sensor multiespectral en chip diseñada específicamente para aplicaciones de identificación de espectro.



El chip es un dispositivo altamente integrado que proporciona detección multiespectral de 6 canales en el rango de longitud de onda visible de aproximadamente 430nm a 670nm, con un ancho completo y media altura (FWHM) de 40nm. Un controlador LED integrado con corriente programable está disponible para aplicaciones de obturador electrónico. El AS7262 integra un filtro gaussiano en el CMOS estándar, y el silicio está encapsulado en un paquete LGA a través de la tecnología de filtro de interferencia depositada nanoópticamente, que proporciona una apertura integrada para controlar la luz que entra en la matriz del sensor. El control y el acceso a los datos espectrales se pueden lograr de cualquiera de las siguientes maneras: conjuntos de registros I²C, o mediante UART serial con comandos avanzados de espectro AT.



Campo de aplicación



Las aplicaciones del AS7262 incluyen:



• Espectrómetro portátil



• Jardinería



• Combinación de colores y reconocimiento



• Certificación y protección de marca



• Ajuste/calibración de color preciso

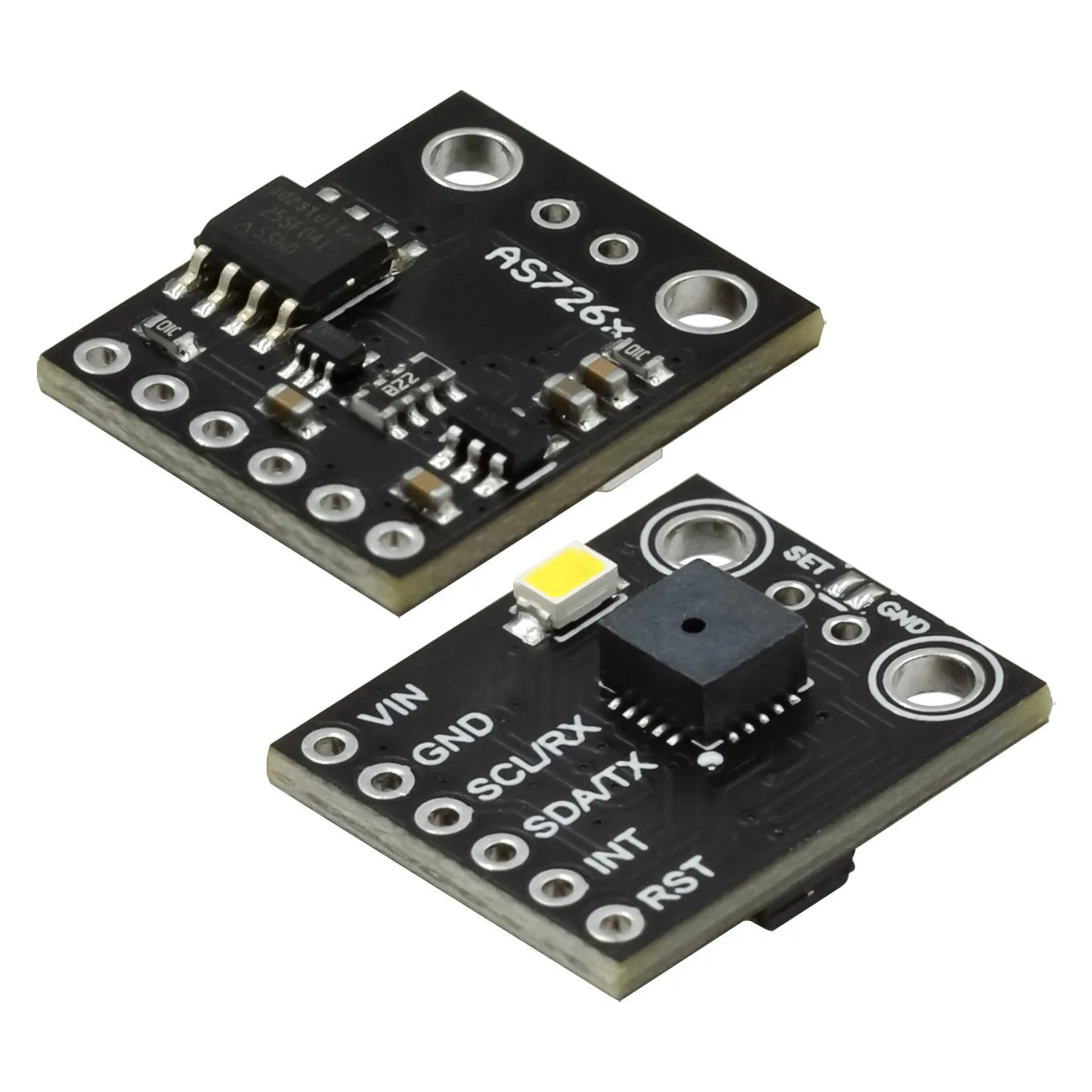

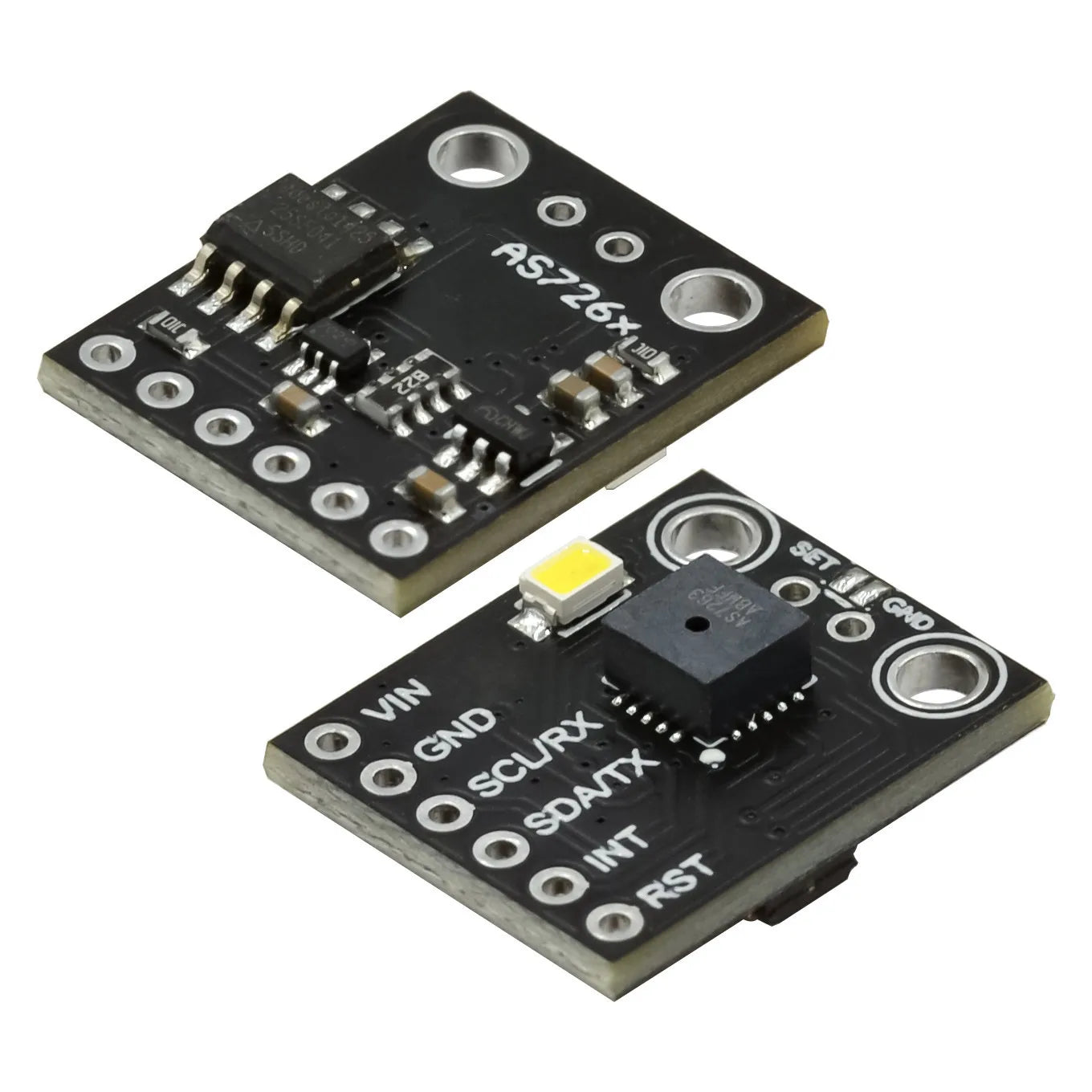

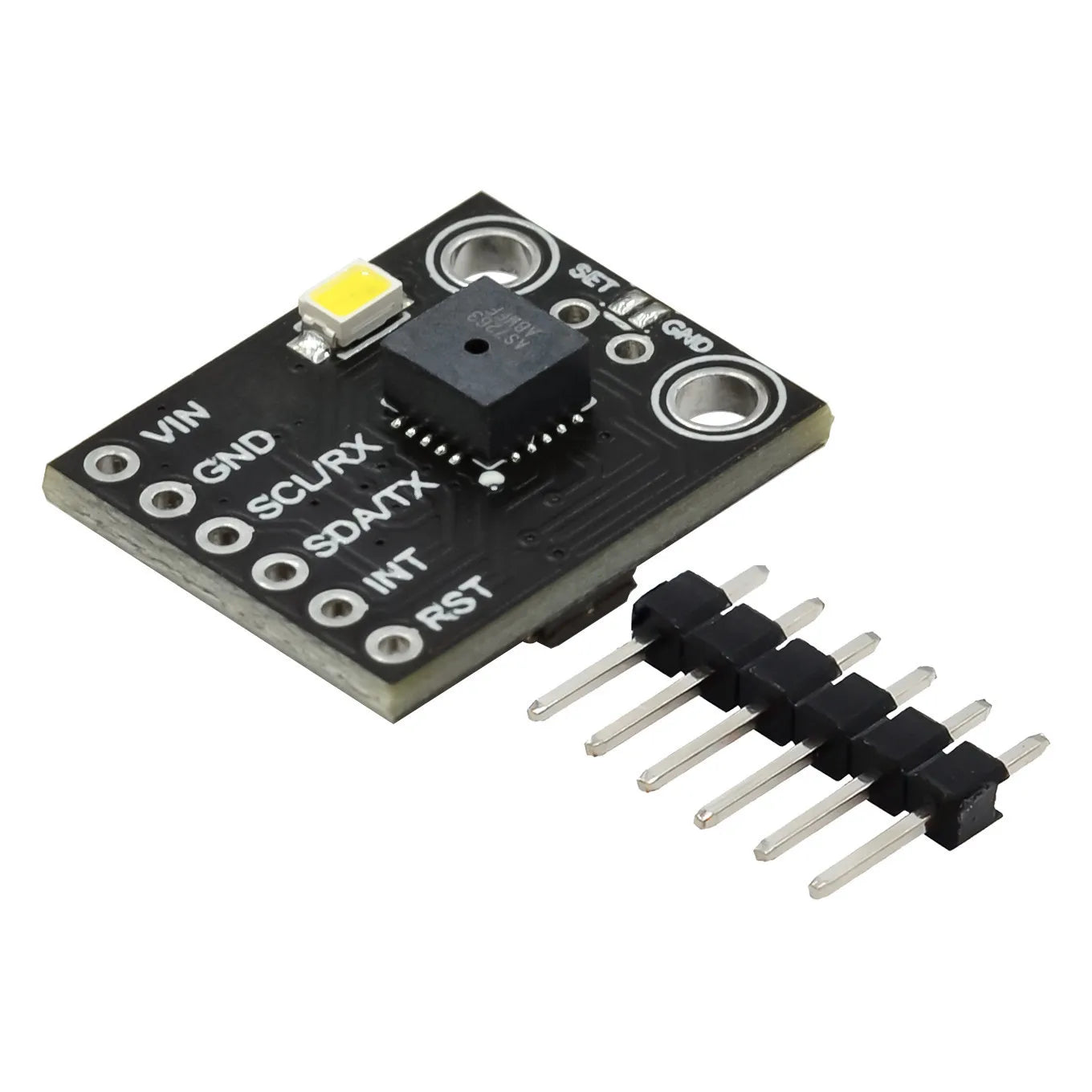

Con la conversión de nivel, la fuente de alimentación 3-5V, proporcionar código Arduino, se recomienda tener una cierta base para comprar.



El AS7262 puede detectar espectros de 450nm, 500nm, 550nm, 570nm, 600nm y 650nm



El AS7263 puede detectar el espectro: 610nm, 680nm, 730nm, 760nm, 810nm y 860nm

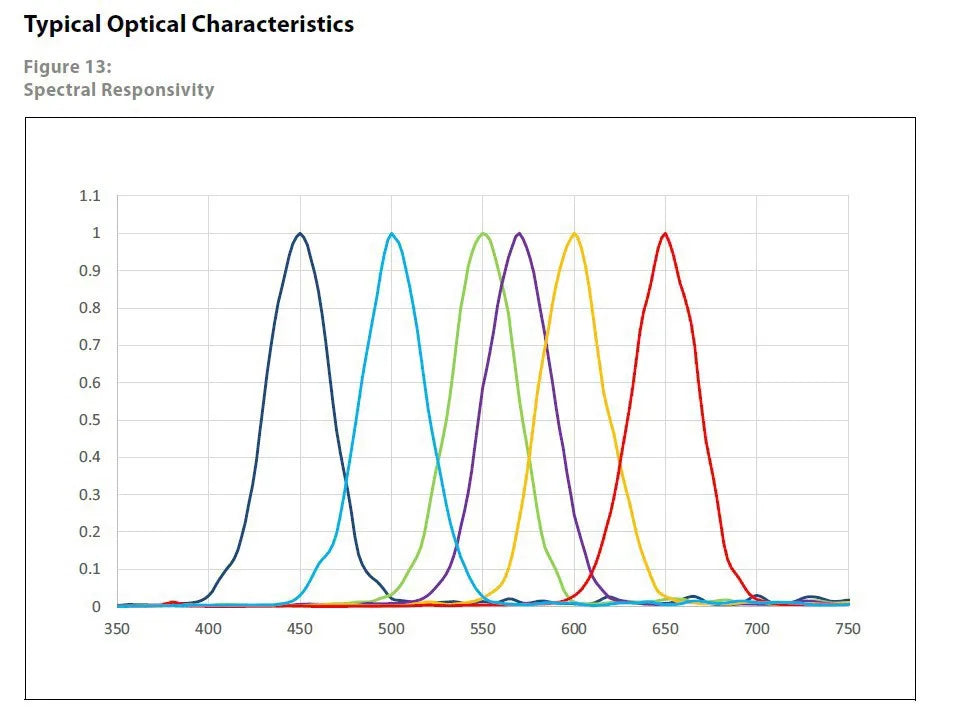

Canal espectral AS7262:

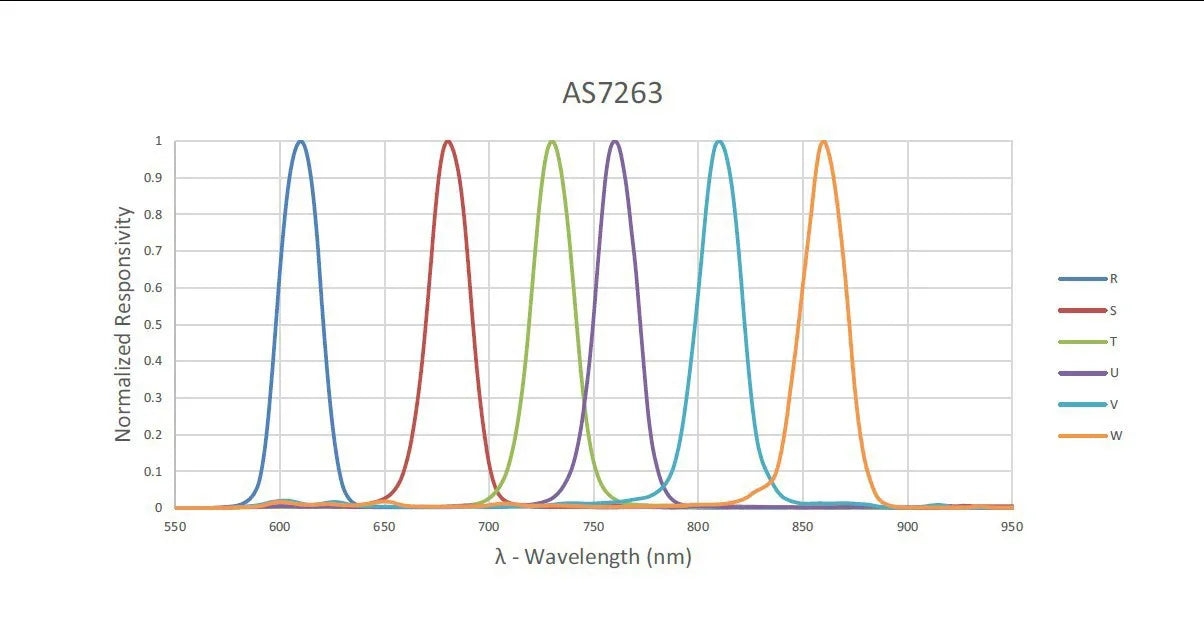

Canal espectral AS7263:

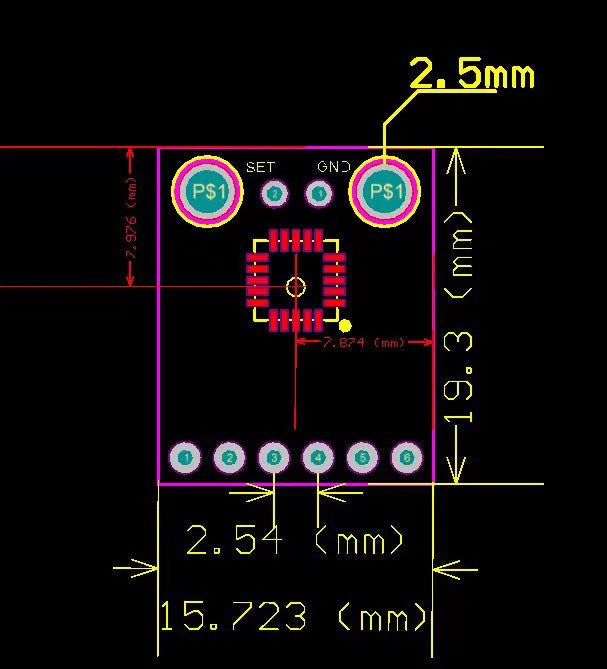

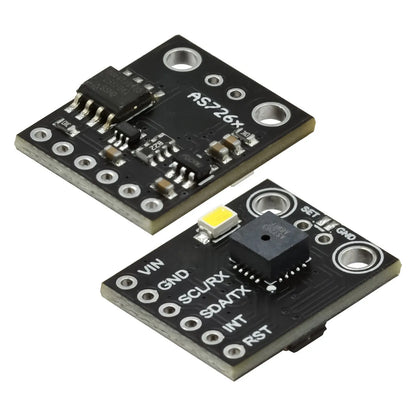

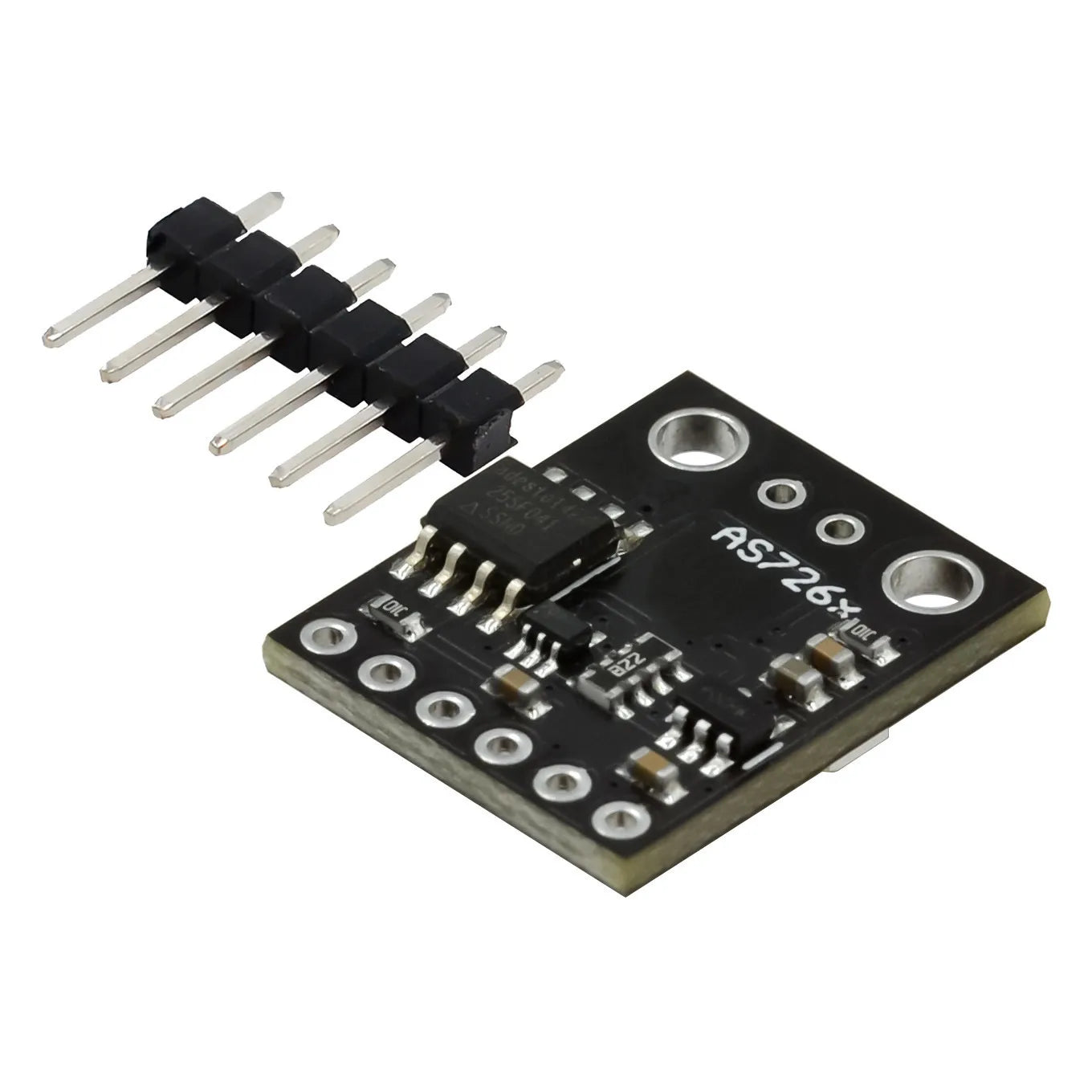

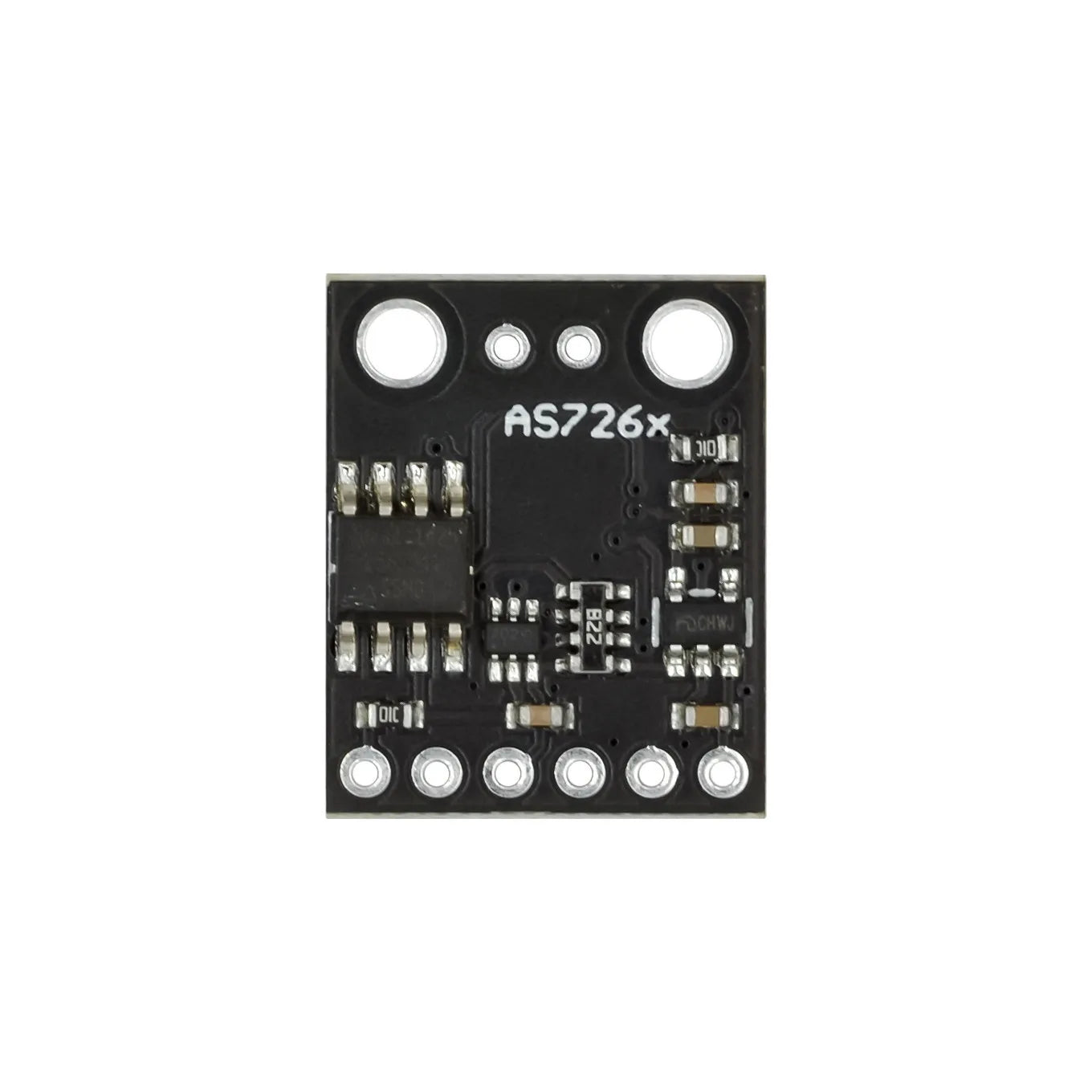

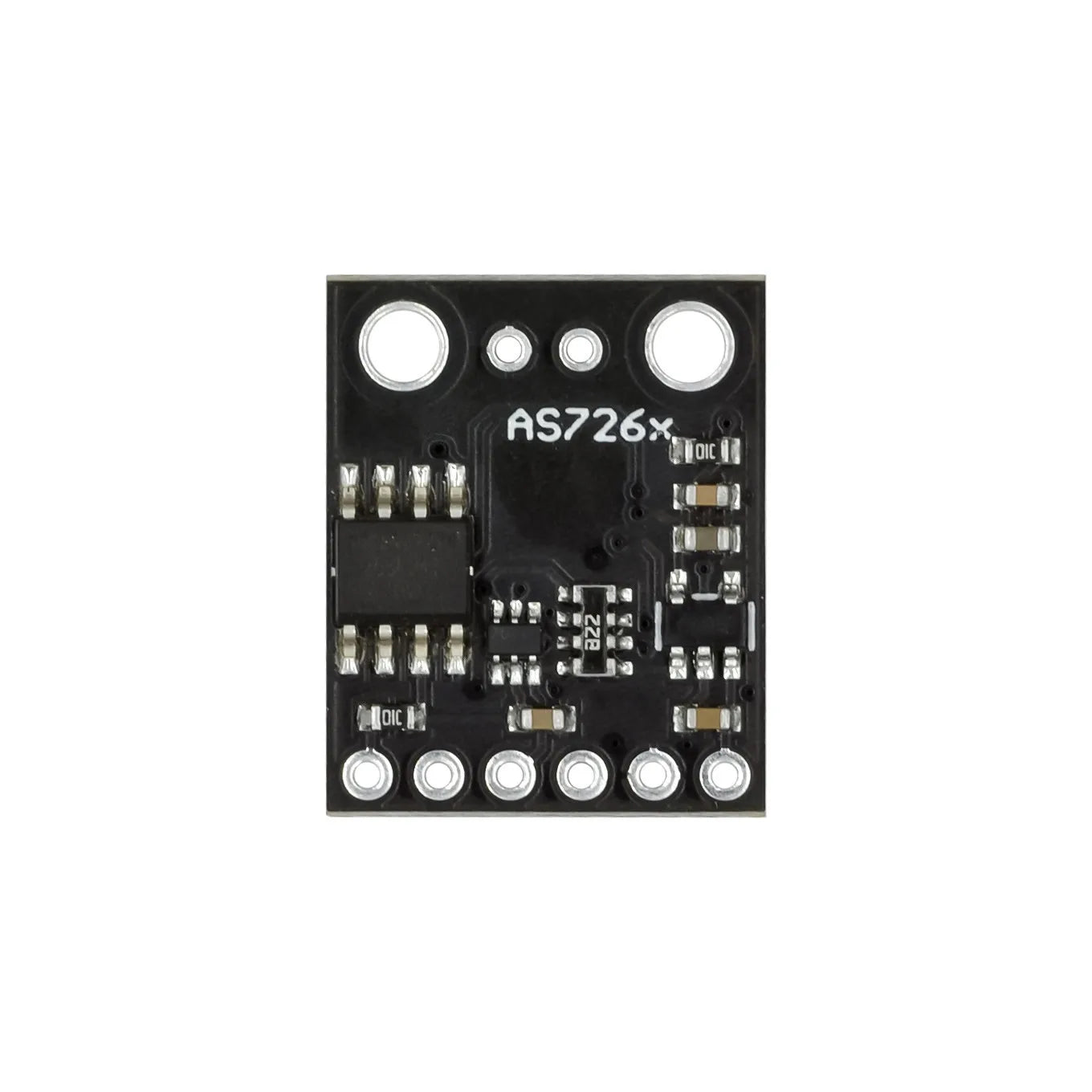

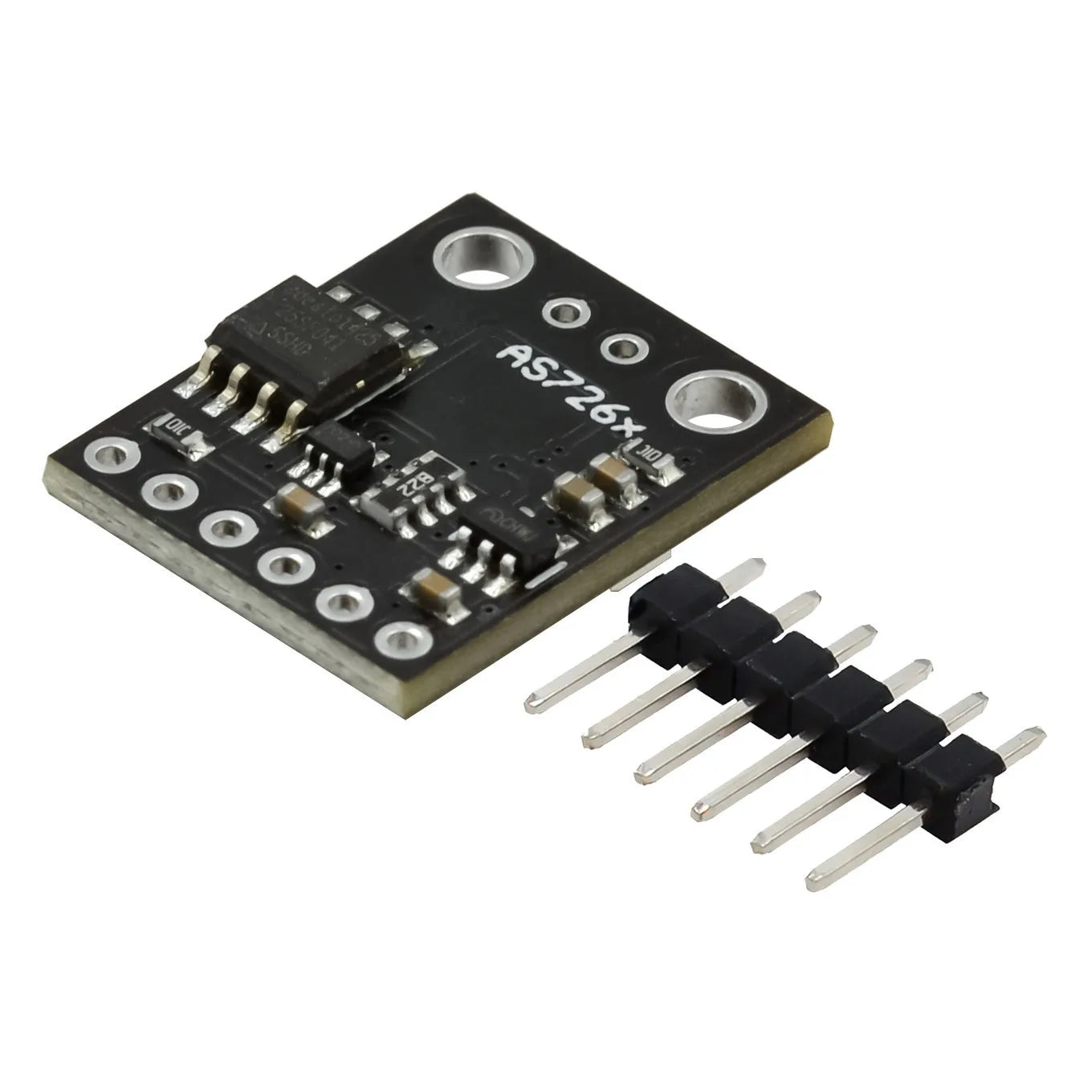

AS7262 AS7263 Tamaño de imagen:

Ams ha anunciado el lanzamiento de la primera solución rentable de sensor espectral multicanal en chip del mundo, abriendo el camino para una nueva generación de analizadores espectrales para aplicaciones industriales y de consumo. En un paquete de matriz compacta de 4,5 × 4,4mm, el sensor de luz visible AS7262 de potencia ultrabaja y el sensor de Infrarrojo Cercano AS7263 ofrecen cada uno seis canales espectrales calibrados. Una ventaja de precio muy competitiva hace que este nuevo







AMS AG (Bolsa Suiza: AMS), un proveedor líder de soluciones de sensores de alto rendimiento y circuitos analógicos, anunció hoy el lanzamiento de la primera solución de sensor espectral en chip multicanal rentable del mundo, abriendo el camino para una nueva generación de analizadores espectrales para aplicaciones industriales y de consumo. Jean Francois Durix, director de mercado de sistemas de sensores emergentes en AMS, dijo: "La creciente integración de sensores en teléfonos inteligentes y tabletas ha formado una nueva ola de aplicaciones móviles, Y la introducción de AS7262 y AS7263 ha permitido el uso generalizado del análisis espectral de escala de chat, Revolucionando la innovación de detección espectral en aplicaciones industriales y de consumo. "La nueva solución de detección espectral reduce en gran medida el costo y el tamaño del análisis espectral, y se puede utilizar en una amplia gama de aplicaciones, como la seguridad alimentaria, la certificación de productos, y pruebas de rutina para ayudar a proteger mejor la salud y el entorno de vida de las personas."



En un paquete de matriz compacta de 4,5x4,4mm, el sensor de luz visible AS7262 de potencia ultrabaja y el sensor de Infrarrojo Cercano AS7263 ofrecen seis canales espectrales calibrados. A un precio muy competitivo, este nuevo sensor espectral multicanal abre la puerta para pruebas y uso en una variedad de aplicaciones en productos de consumo y aplicaciones del mundo real. Sus principales soluciones incluyen la certificación de materiales y productos, la calidad e integridad del producto y el análisis del contenido del material en términos de espectroscopia infrarroja cercana (NIR) y espectroscopia visible.



El sensor multiespectral utiliza una nueva técnica de fabricación que permite que el filtro de interferencia Nanoóptica se una directamente a la oblea de silicio CMOS con extrema precisión. La tecnología de filtro de interferencia utilizada en el sensor es extremadamente precisa y estable, independiente del tiempo y la temperatura, y es más pequeña y más rentable que los componentes comúnmente utilizados en varios instrumentos de análisis espectral en la actualidad.



El sensor de luz visible inteligente AS7262 de seis canales integrado proporciona una salida digital calibrada a través de una interfaz I2C o UART. Mide la intensidad de la luz en seis diferentes longitudes de onda en el rango visible: 450nm, 500nm, 550nm, 570nm, 600nm y 650nm. El AS7263 puede detectar las características infrarrojas del espectro infrarrojo cercano a 610nm, 680nm, 730nm, 760nm, 810nm y 860nm. Ambos productos incluyen un obturador electrónico con un circuito controlador LED, lo que significa que los diseñadores de dispositivos pueden controlar con precisión la fuente de luz y las funciones de detección espectral desde un solo chip.



El pequeño tamaño y el bajo consumo de energía de los nuevos Sensores multiespectrales facilitan que los equipos de medición Oems desarrollen nuevos productos. Por ejemplo, los voluminosos equipos analíticos de laboratorio ahora pueden ser reemplazados por prácticos dispositivos de mano. En la fábrica, donde las muestras producidas hoy deben enviarse desde la línea de producción al laboratorio para su análisis químico, las pruebas de calidad en el futuro se realizarán en la línea de producción con una nueva pequeña, analizadores espectrales robustos basados en sensores multiespectrales.

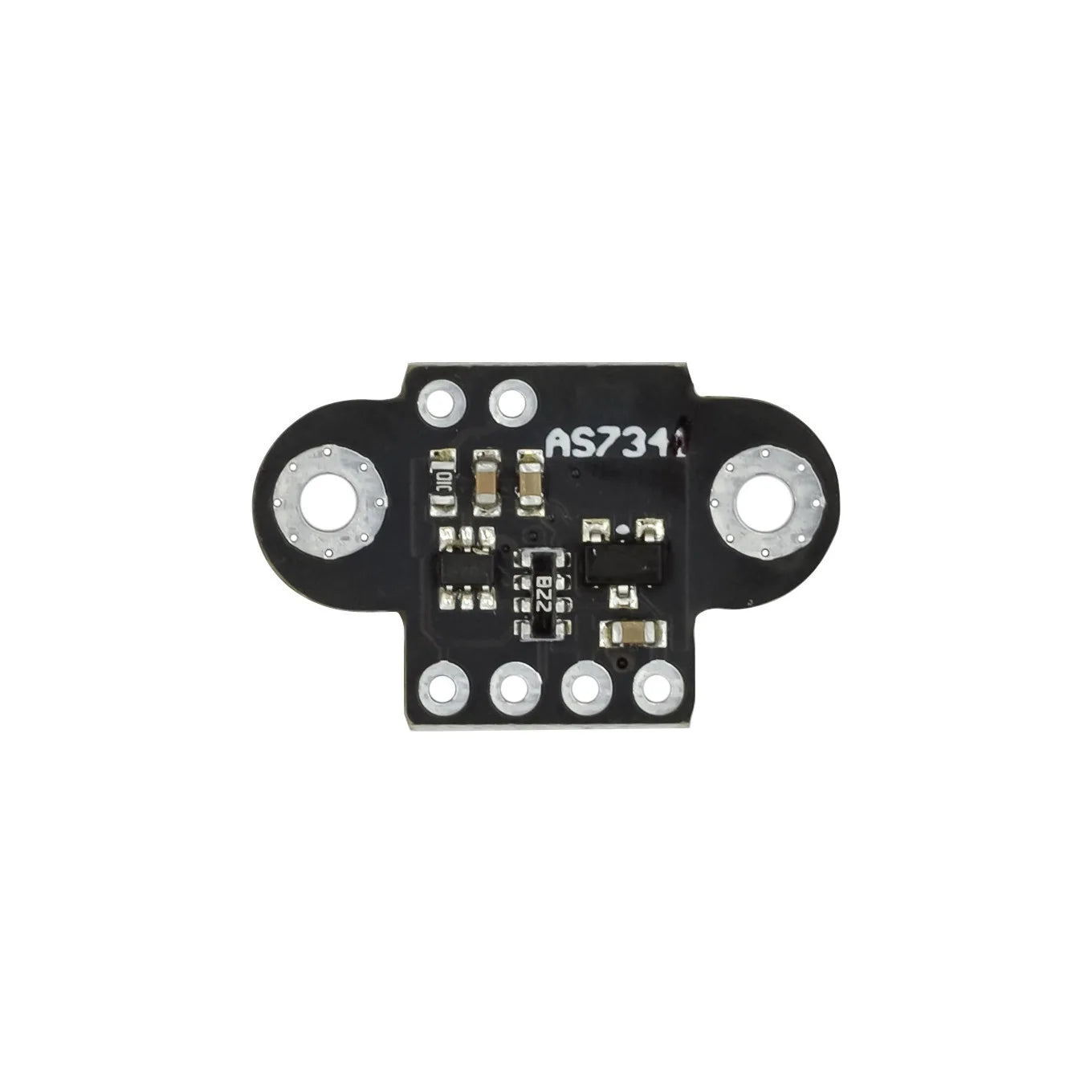

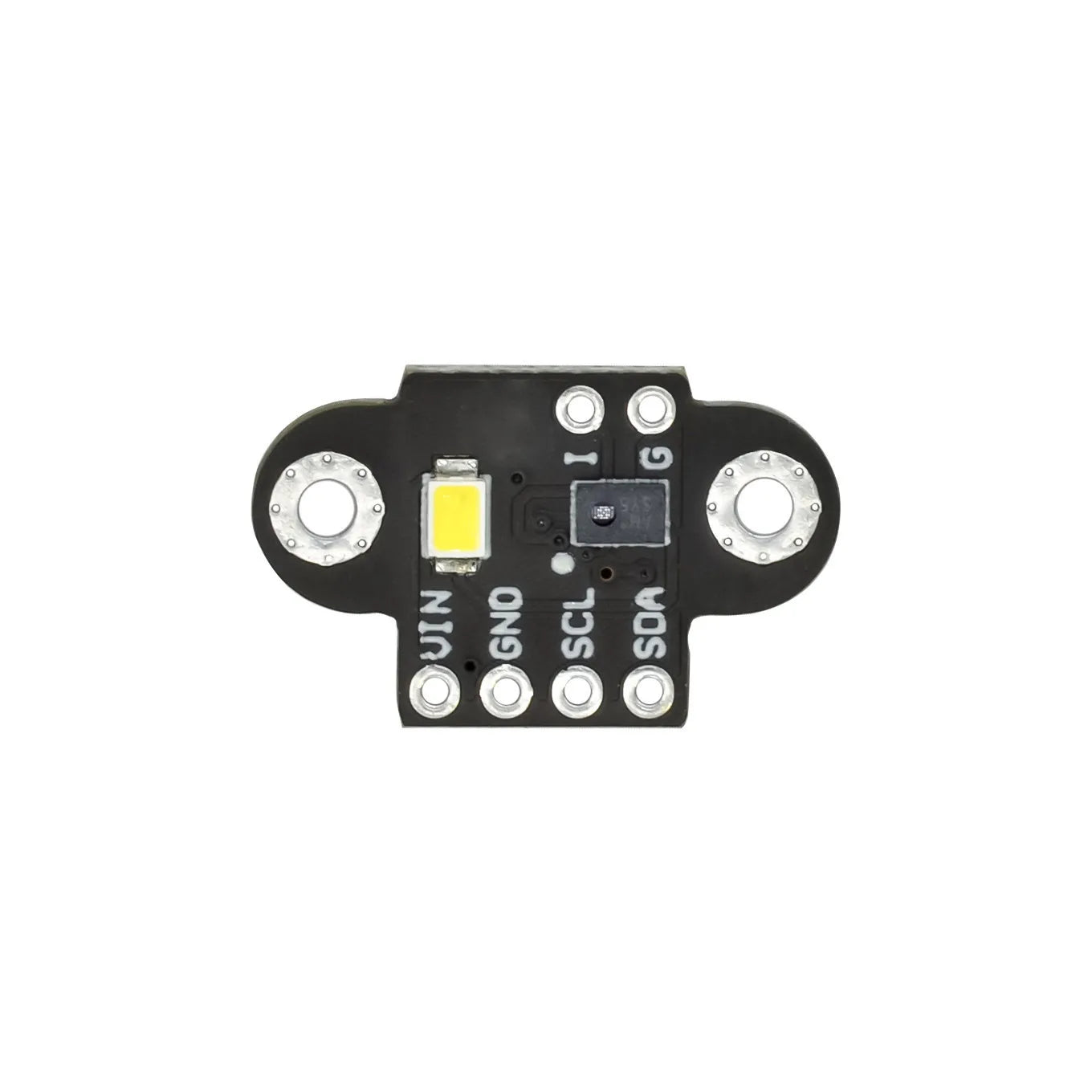

El siguiente es el Módulo sensor AS7341:



AS7341 Sensor espectral de 11 canales

Los espectrómetros de 11 canales de AM se utilizan para Reconocimiento de espectro y aplicaciones de coincidencia de color

El AMS AS7341 es un espectrómetro de 11 canales para aplicaciones de reconocimiento de espectro y combinación de colores en dispositivos móviles. La respuesta espectral se define en el rango de longitud de onda de aproximadamente 350nm a 1000nm. Se pueden procesar seis canales en paralelo mediante ADC separados, mientras que se accede a los otros canales a través de un multiplexor. Ocho canales ópticos cubren el espectro visible, un canal se puede utilizar para medir la luz infrarroja cercana, y un canal es un fotodiodo sin filtro ("transparente").



El dispositivo también integra un canal dedicado para detectar el parpadeo de la luz ambiental a 50Hz o 60Hz. El Motor de detección de centelleo también se puede utilizar para almacenar datos al calcular otras frecuencias de centelleo externamente. La combinación de canales NIR con otros canales VIS proporciona información sobre las condiciones de luz ambiental (detección de fuente de luz). El dispositivo también se puede sincronizar con señales externas a través del PIN GPIO. El AS7341 integra el filtro en una oblea de silicio CMOS estándar a través de la tecnología de filtro de interferencia de deposición nano-óptica, y su paquete proporciona una apertura incorporada para controlar la luz que entra en la matriz del sensor. El control y el acceso a los datos espectrales se logran a través de una interfaz I2C serial. El dispositivo está en un paquete ultrafino con dimensiones de 3,1mm x 2mm x 1mm.

Peculiaridad

Frontal de detección óptica de 11 canales (350 nm a 1000 nm), fov: ± 35 °

8 canales visibles más 3 canales especiales

Canal transparente

Detección de centelleo de luz ambiental en el núcleo (hasta 1,5 kHz)

Canal infrarrojo

Rango de respuesta: 500 a 3500 recuentos/μW/cm²

Tiempo de integración: T11 ch (valor típico) = 2 * tinte = 2*50 m = 100 ms



Interfaz I2C de 400 kHz

GPIO:

Fotodiodo externo de Indio Galio As/Silicio

El disparador externo inicia la medición espectral

Consumo de energía (típico) : 210 μA para actividad, 0,7 μA para dormir.

Voltaje de alimentación: 1,8 V

Tamaño pequeño del sistema, 3,1mm x 2mm x 1mm (paquete OLGA 8)

Aplicar

Detección de fuente de luz y reconstrucción espectral de luz ambiental

Operación de cámara sin parpadeo y optimización de imagen [AWB (balance de blancos automático)]

Optimización post-procesamiento de imágenes de la cámara (medición CRI)



Medida de color y tono de piel

IA mejorada: busque y compre por color (actualización de comercio electrónico)

Gestión de monitores, impresora

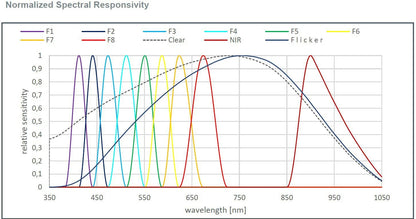

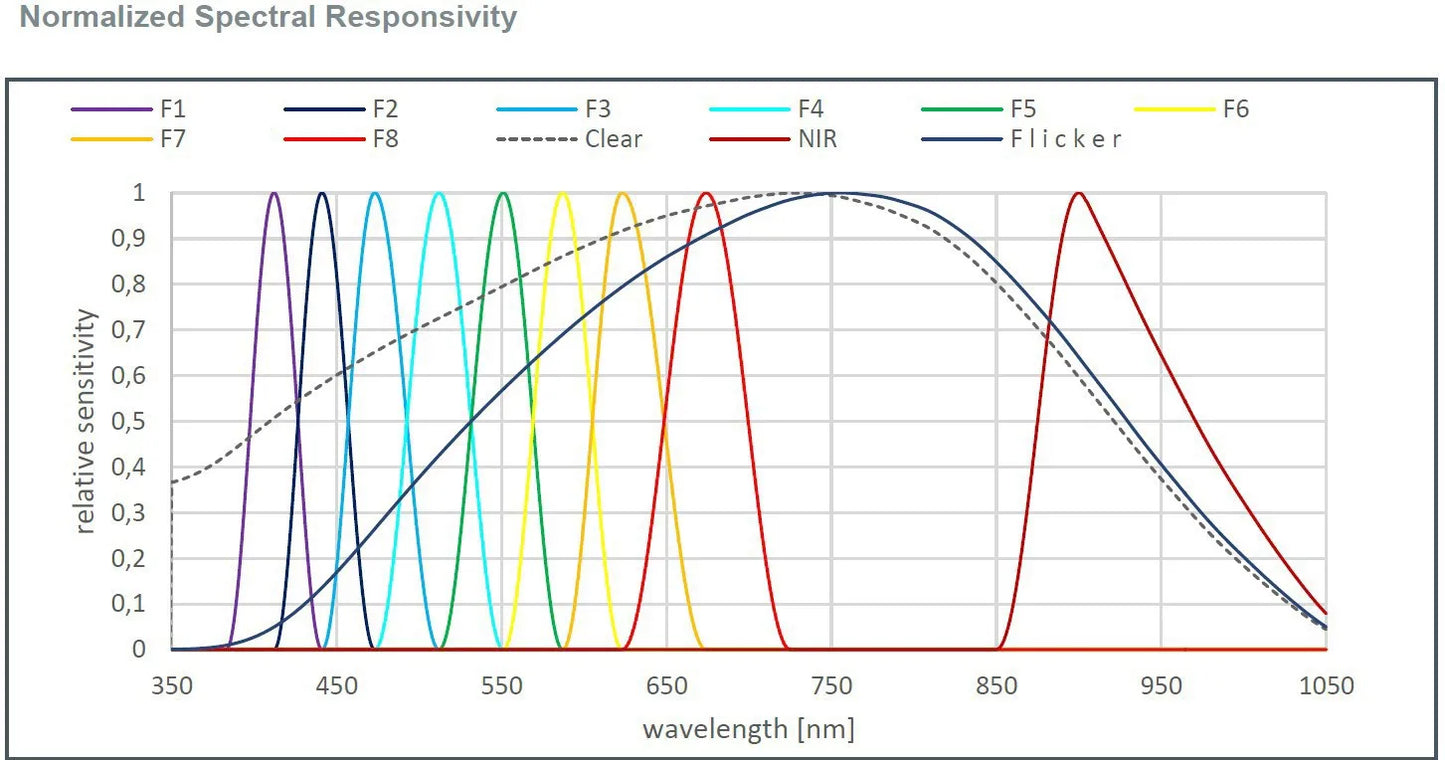

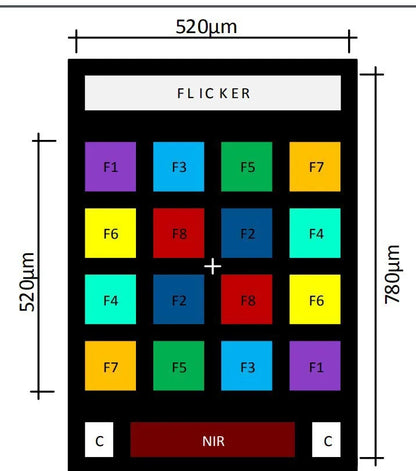

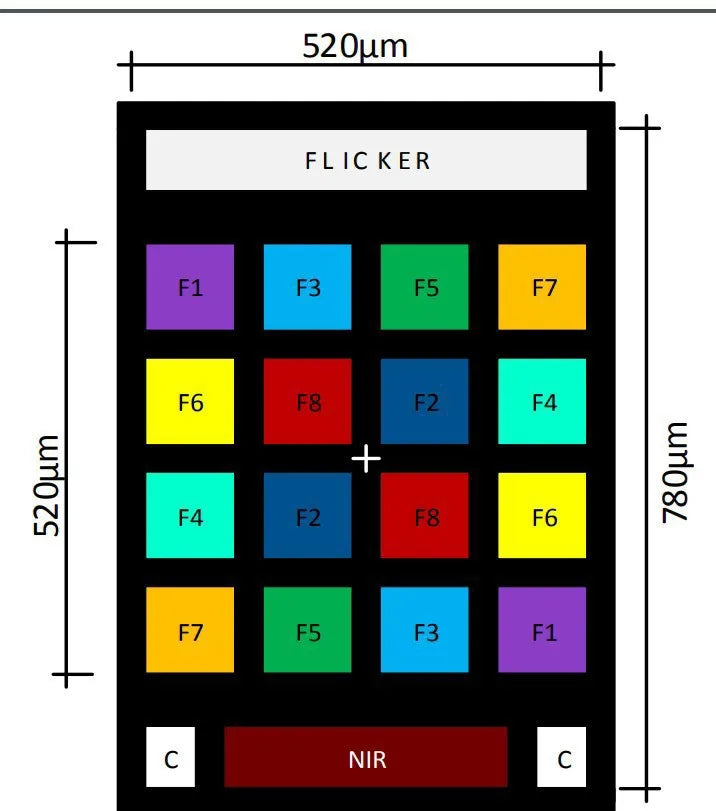

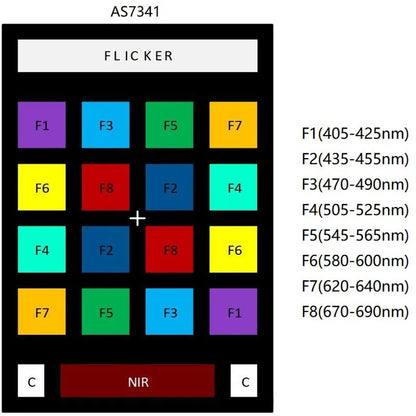

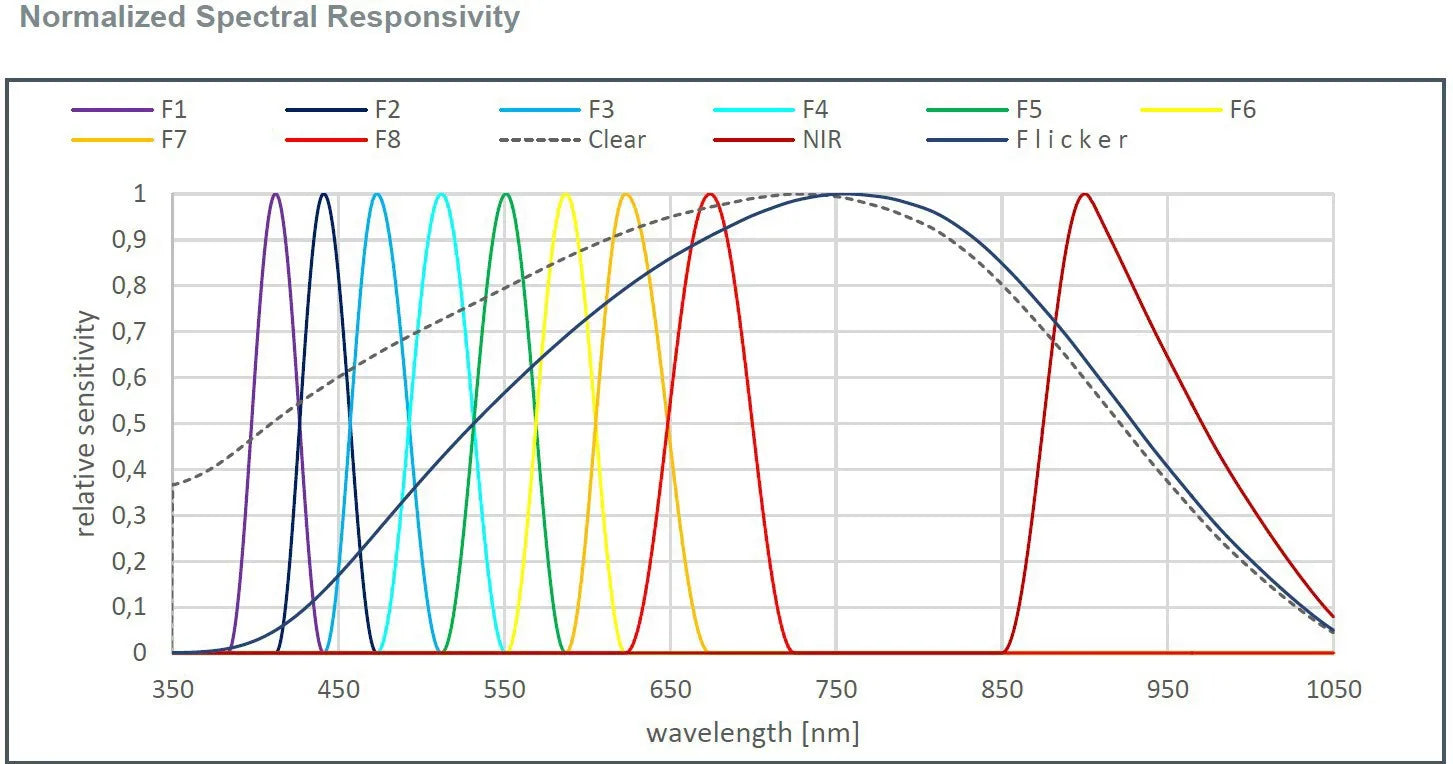

Canal espectral AS7341:

El siguiente es el módulo del sensor AS7343:



Descripción del producto:



El chip AS7343 de 14 canales está empaquetado en un paquete plano de 3,1mm x 2mm x 1mm. Como un espectrómetro, este sensor mide la distribución de potencia espectral de una fuente de luz o luz reflejada. El sensor tiene 12 canales de medición igualmente espaciados en el espectro de luz visible, adyacentes a un canal de infrarrojo cercano (NIR), y tiene la función XYZ. A diferencia de su predecesor, el AS7341, El AS7343 combina un sensor espectral multicanal con tecnología XYZ. El canal XYZ está estrechamente alineado con el espacio de color CIE 1931 XYZ, que es el modelo estándar para la percepción del color por el ojo humano. El AS7343 es capaz de producir valores XYZ directos, es decir, coordenadas de color, lo que brinda a los usuarios la flexibilidad de elegir si realizar un análisis de espectro completo o un simple escaneo de color.



El AS7343 genera características espectrales únicas para cualquier fuente de luz y luz reflejada, y se pueden usar hasta seis canales simultáneamente para un rendimiento más elástico. El nuevo producto es cuatro veces más sensible que su predecesor, el AS7341, lo que permite una mejor percepción del equilibrio del color y el análisis de la señal en el espectro, mientras que la reconstrucción automática de ADC Proporciona lecturas multicanal más rápidas.



En aplicaciones como la iluminación de plantas, un solo sensor AS7343 suele ser suficiente para proporcionar mediciones de alta resolución de la distribución de potencia espectral. Si se requiere una resolución más alta, las curvas de respuesta del filtro de dos o más sensores AS7343 se pueden configurar para superponerse parcialmente, reduciendo así el ancho de banda de cada canal y mejorando la resolución de la medición. Esta tecnología también se puede utilizar con el AS7341. Además, el sensor AS7343 Puede realizar análisis cromatográficos de líquidos o materiales para apoyar aplicaciones de plantación hortícola, como la medición de la concentración de clorofila de la planta.



Otro caso de uso para AS7343 es en alarmas de humo y calor para la detección de características espectrales de humo. El análisis espectral del AS7343 permite al sensor de humo distinguir entre diferentes tipos de humo que queman madera, plástico o vapor de agua.







Características del producto



Catorce canales ópticos están distribuidos sobre el VIS, incluyendo XYZ y uno infrarrojo cercano.



· Incluye 2 canales adicionales: el canal sin filtro y el canal de parpadeo



· 6 ADC paralelos para procesamiento de señal

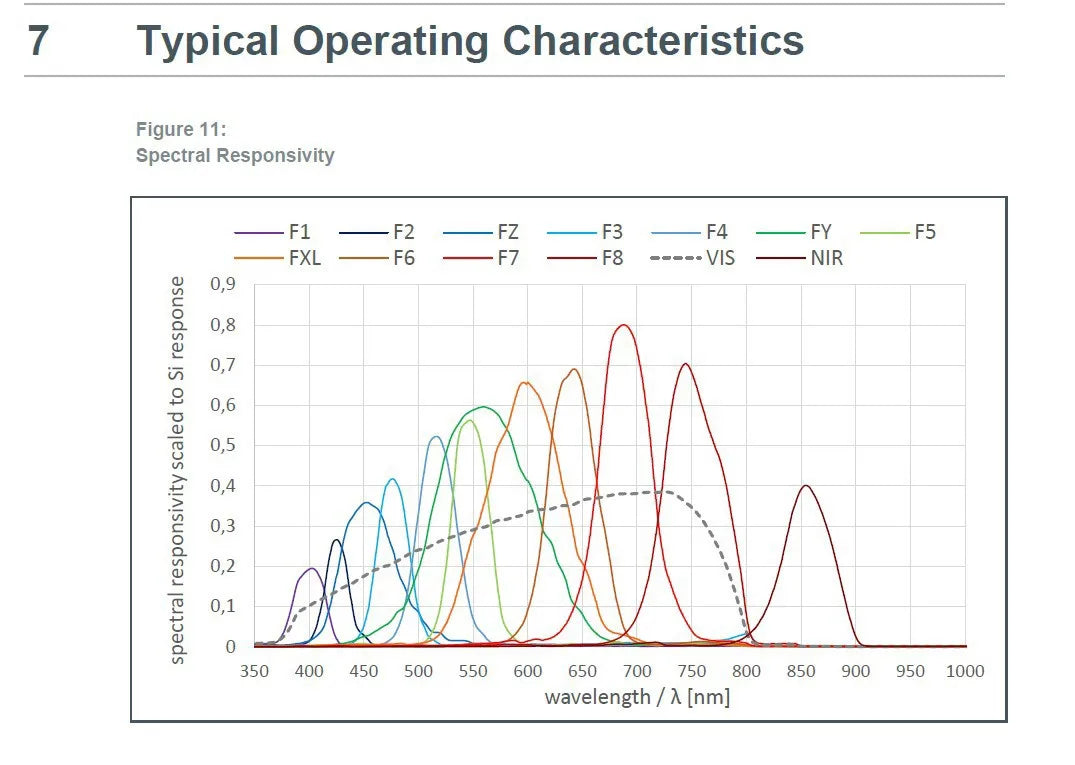

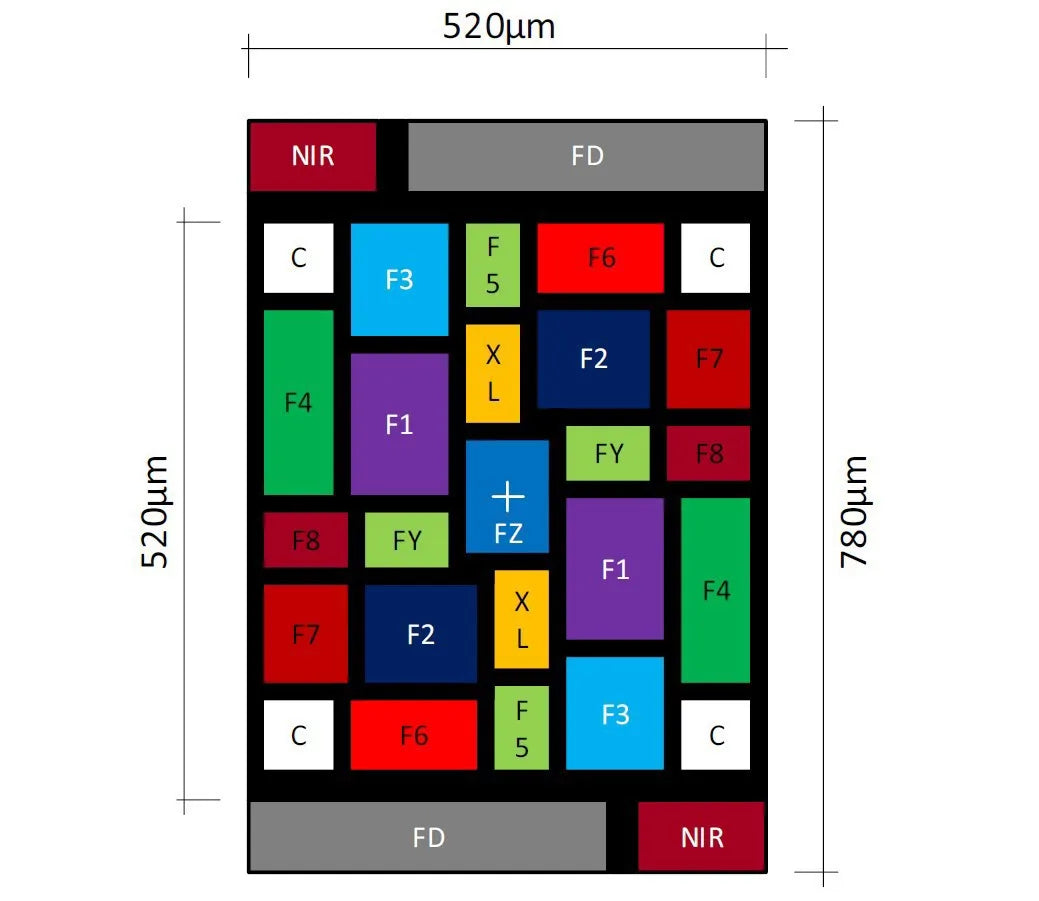

Canales espectrales de AS7343:

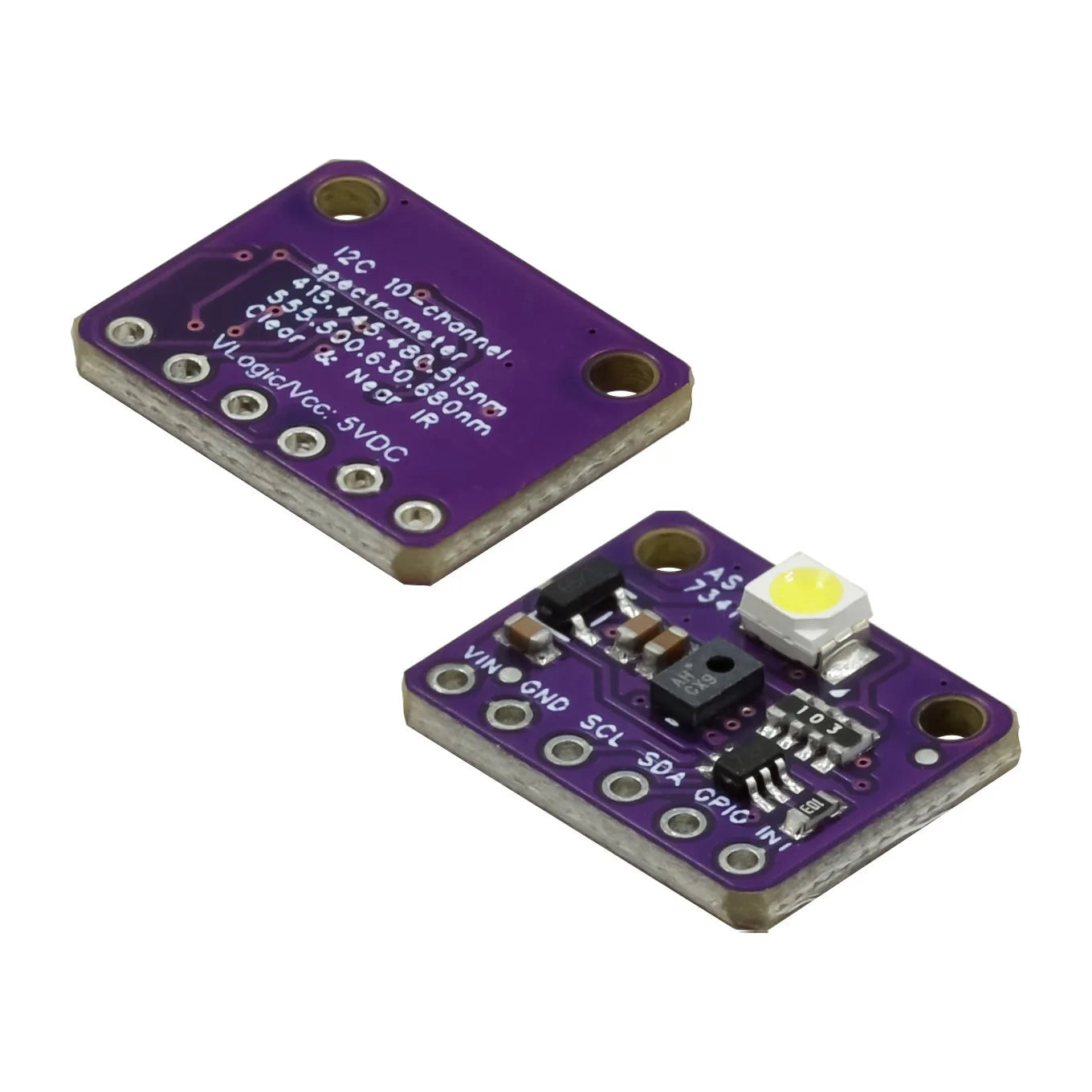

AS7341 AS7343 con conversión de nivel, fuente de alimentación 2-5V, se recomienda comprar una cierta base.

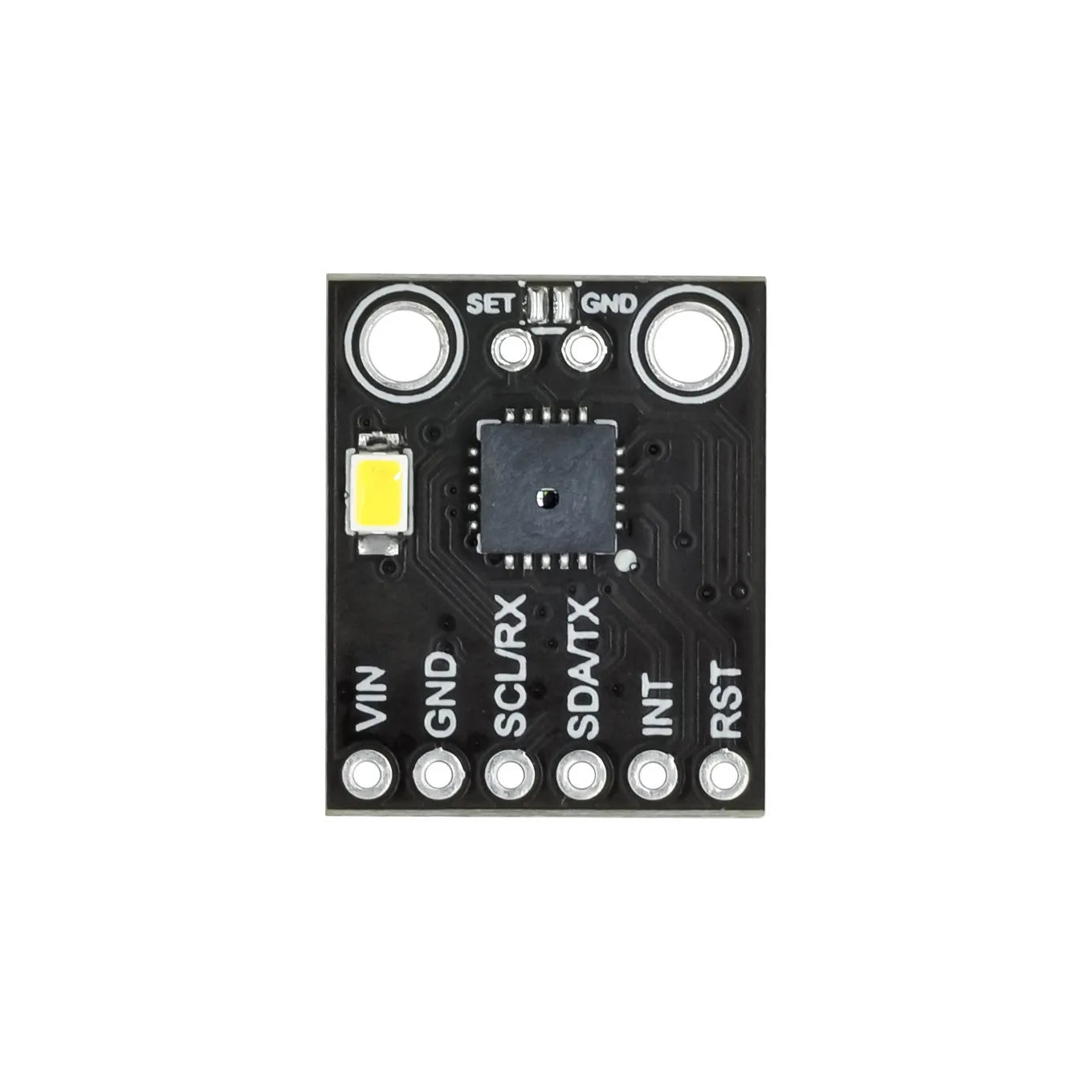

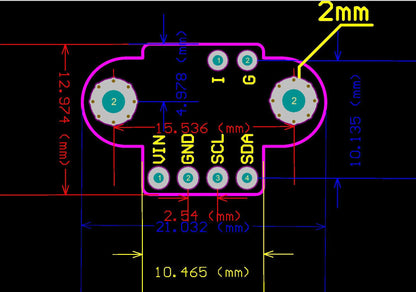

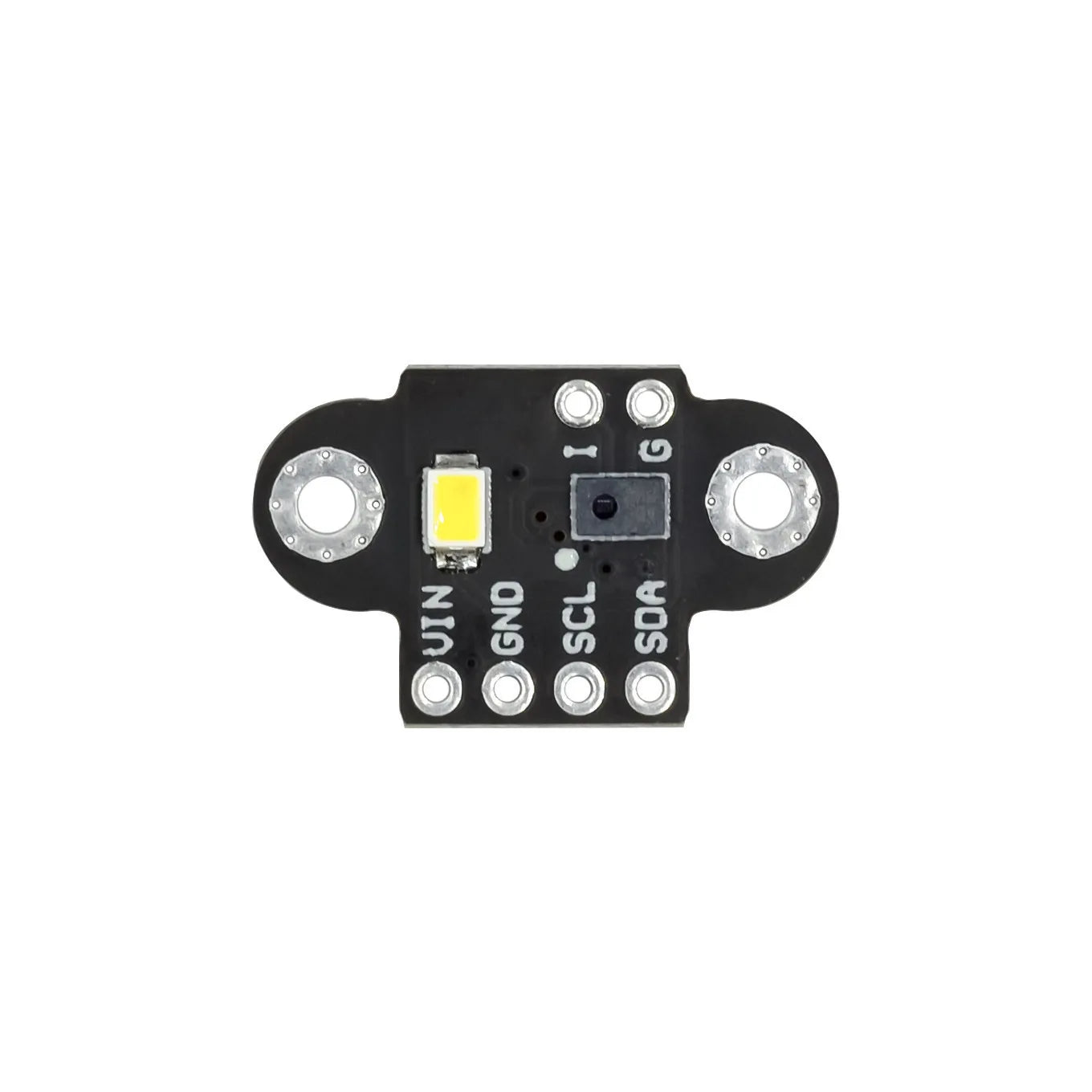

Tamaño DE LA FOTO: AS7343, tamaño:

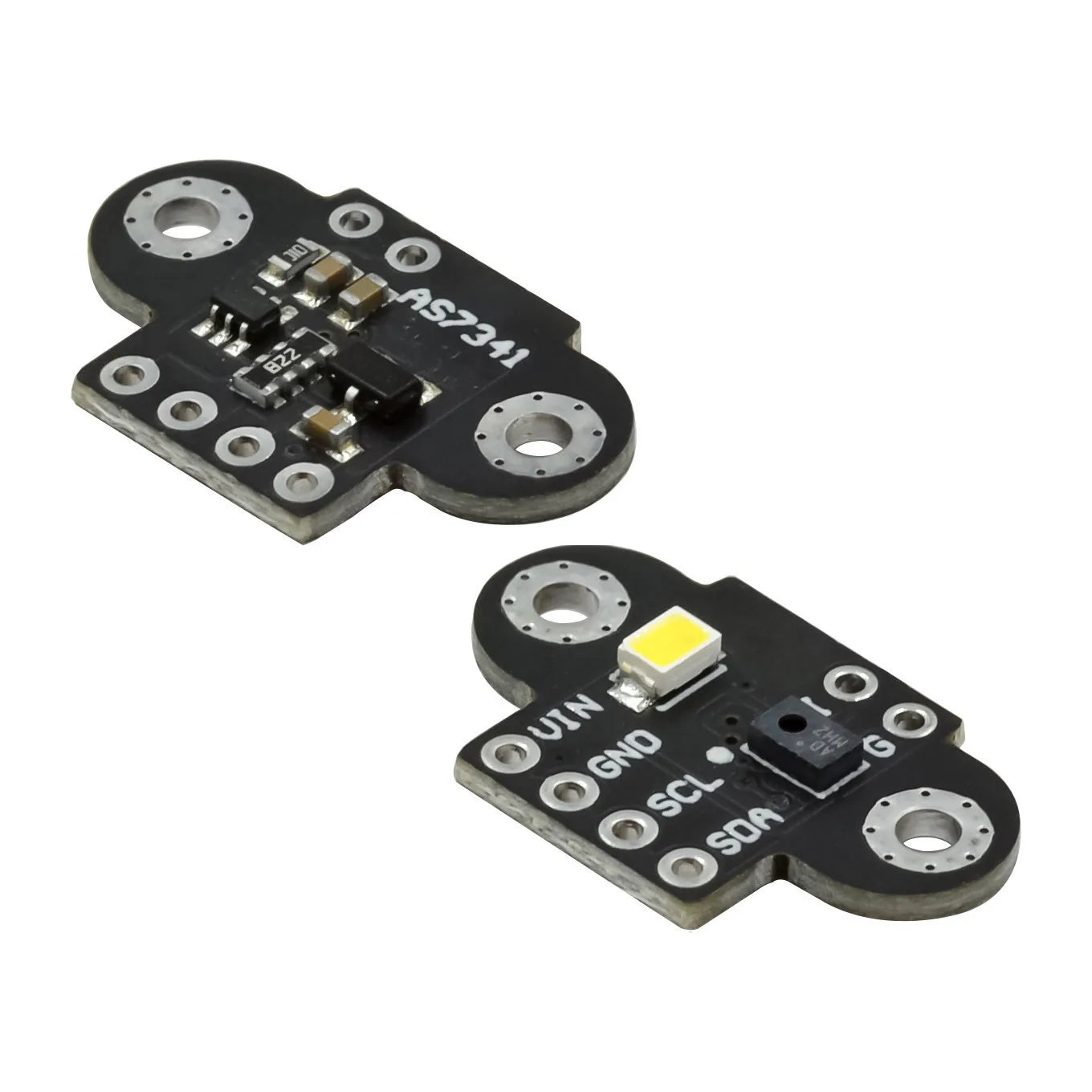

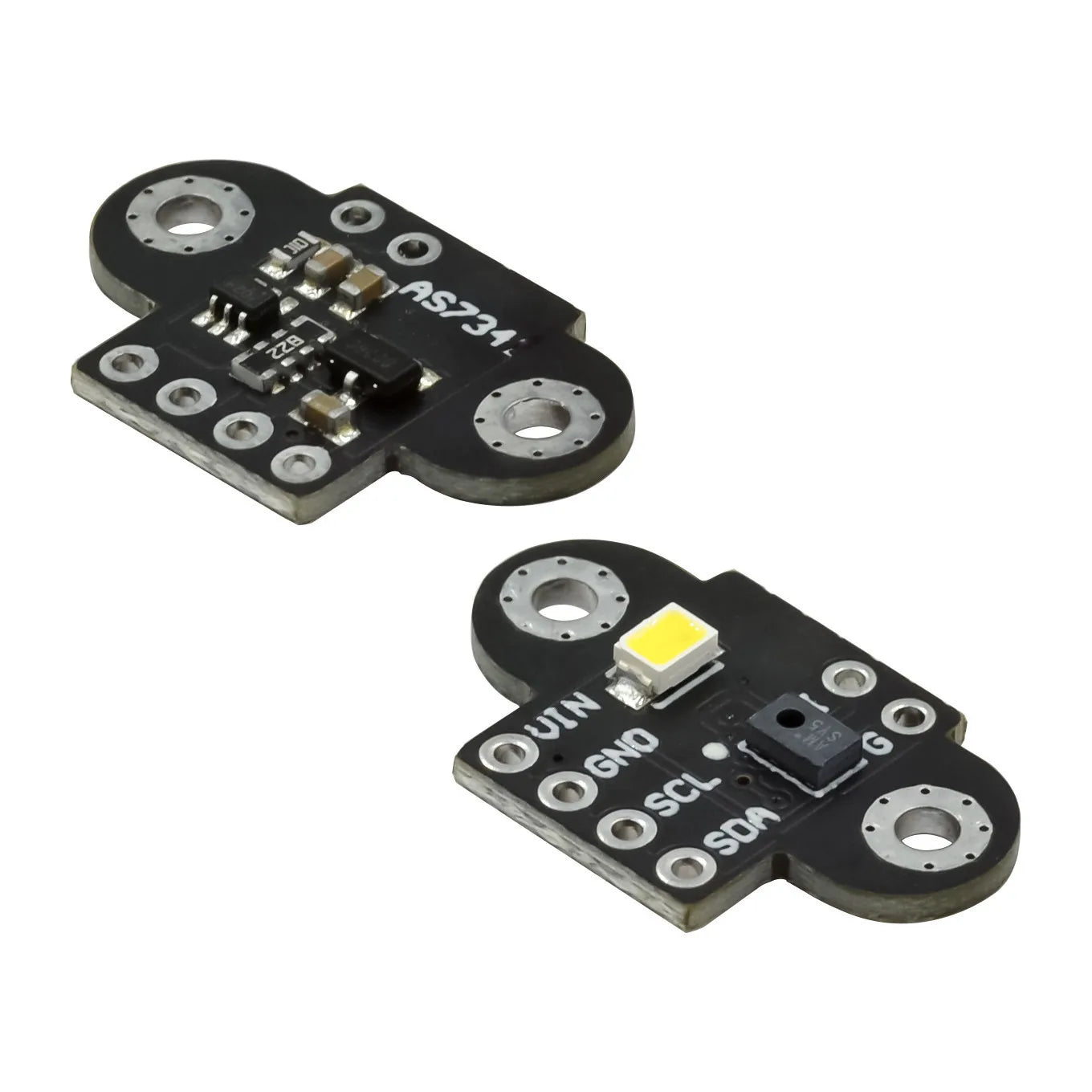

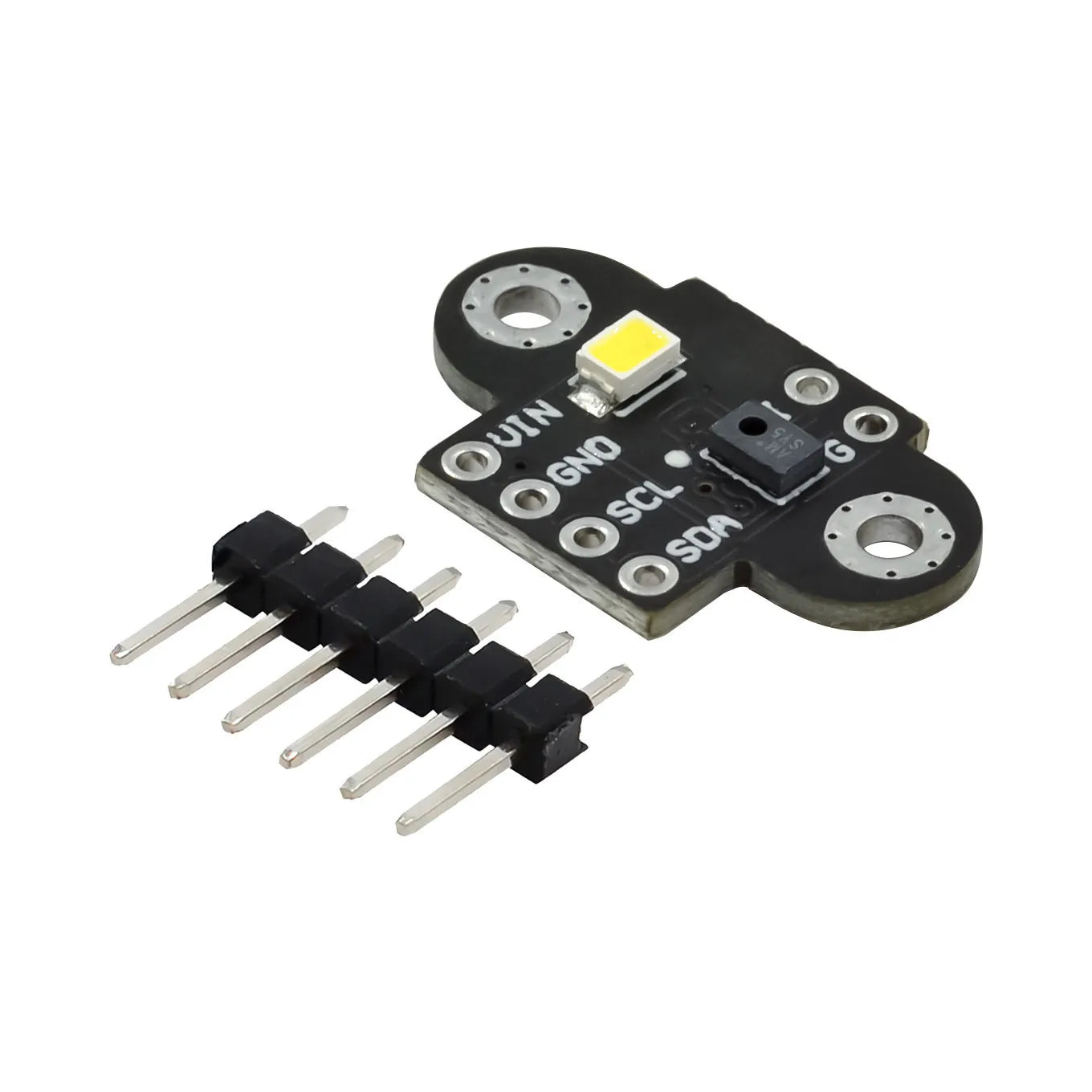

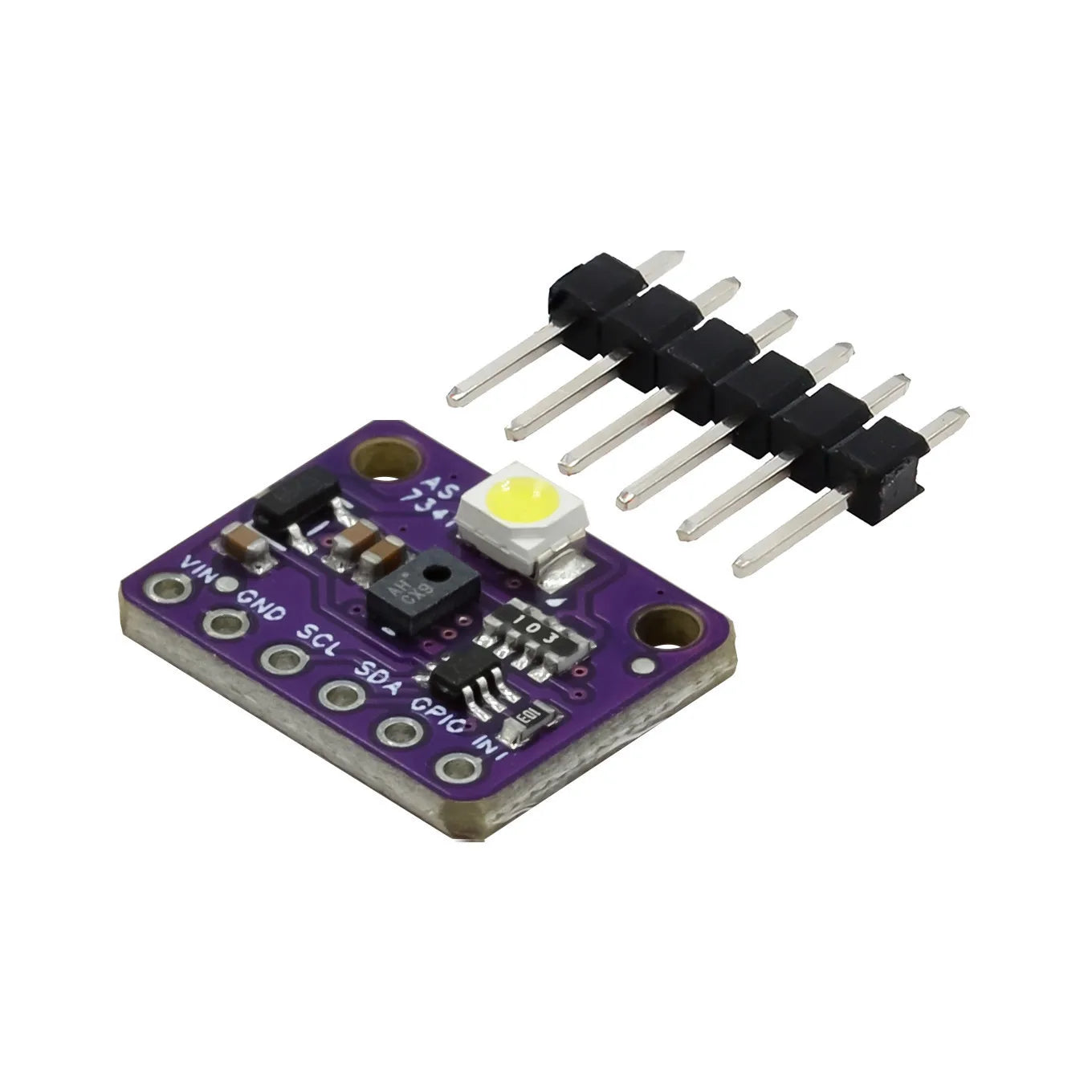

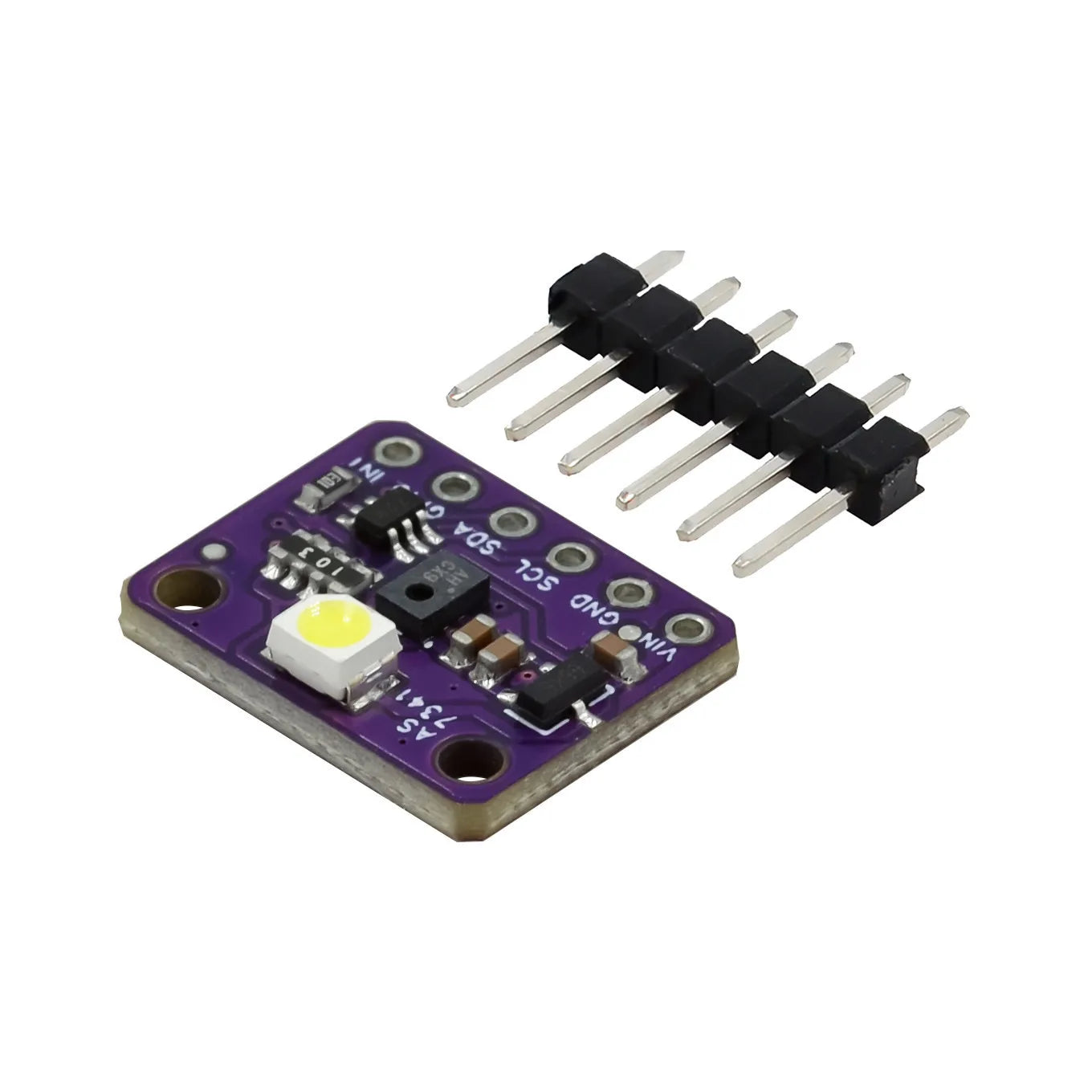

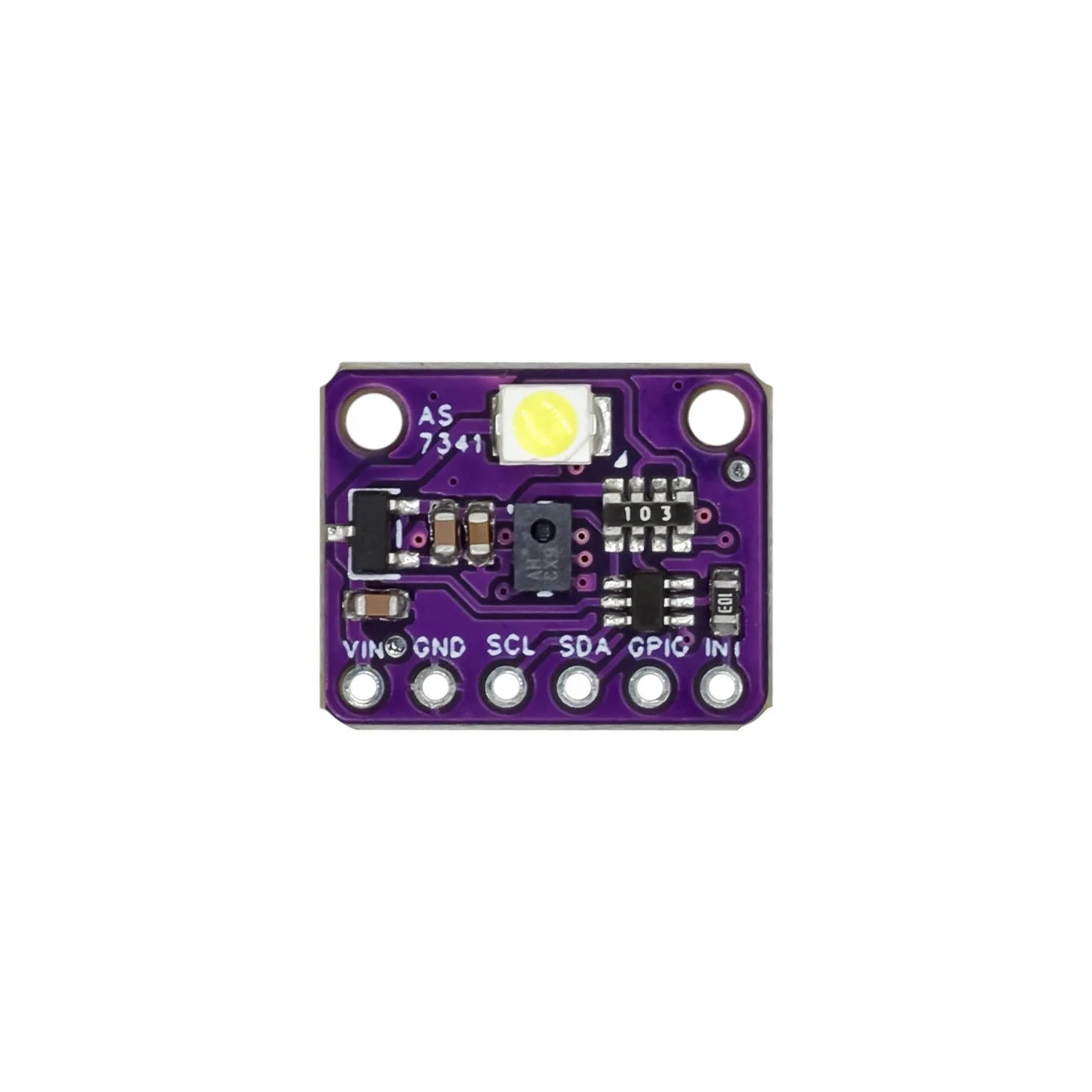

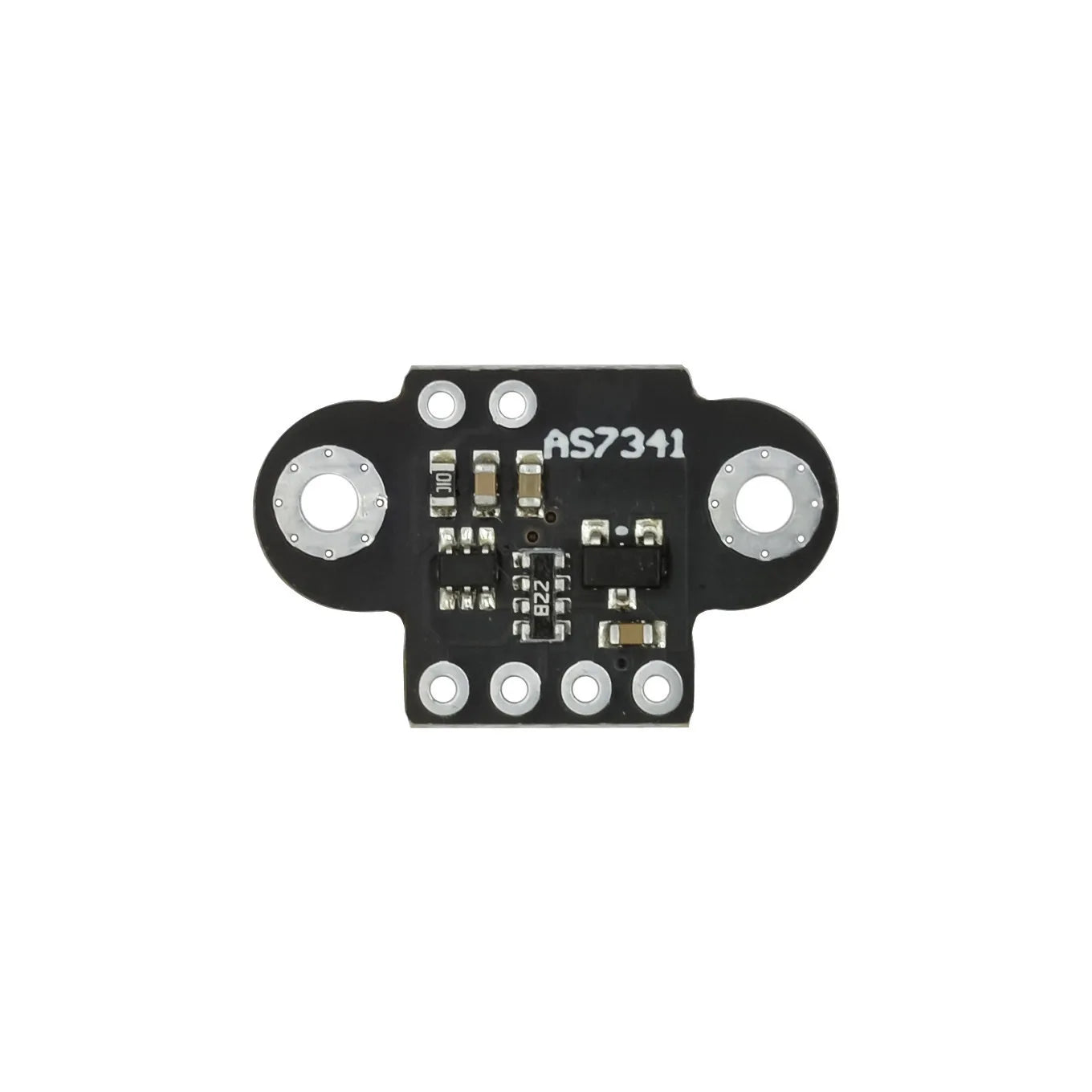

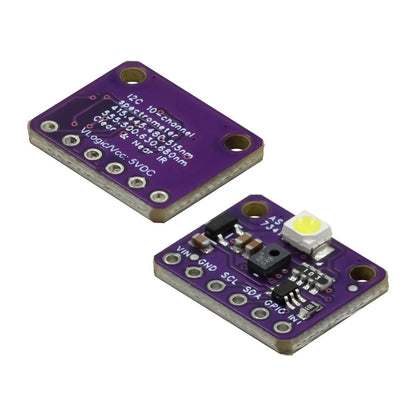

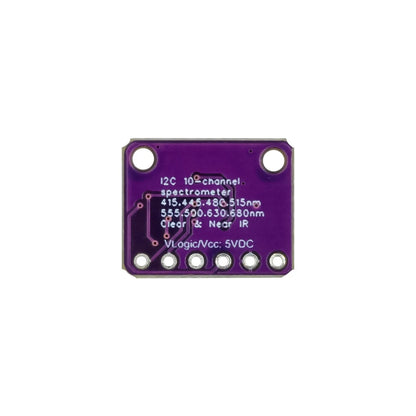

Sensor espectral IC AS7341 de nueva generación. El sensor tiene 8 canales de luz visible, 1 canal de parpadeo, 1 canal NIR y 1 canal sin filtrar. El sensor tiene seis canales ADC de 16 bits separados que pueden procesar datos en paralelo. El sensor tiene dos LED de luz alta a bordo para llenar la luz en entornos de poca luz.

Comparación del sensor de color RGB y el sensor de luz visible AS7341 (amarillo como ejemplo)

El LED amarillo WS2812 simula amarillo

El Sensor de color RGB reconoce el resultado Rojo + Verde

AS7341 resultados de reconocimiento de sensor de luz visible Amarillo Rojo + Verde



Puede aprender un poco sobre la luz visible aquí.

Enlaces chinos:



Peculiaridad



Ocho canales visibles

Detección de parpadeo de luz ambiental de 50Hz o 60Hz

Seis canales ADC de 16 bits separados



Escenario de aplicación



Detección y combinación de color de alta precisión

Detección de efectos de mezcla de colores

Ajuste de la temperatura del color de la luz

Control de atmósfera de iluminación

Cultivo vegetal



Parámetro técnico



Voltaje de alimentación: 3,3 V ~ 5V

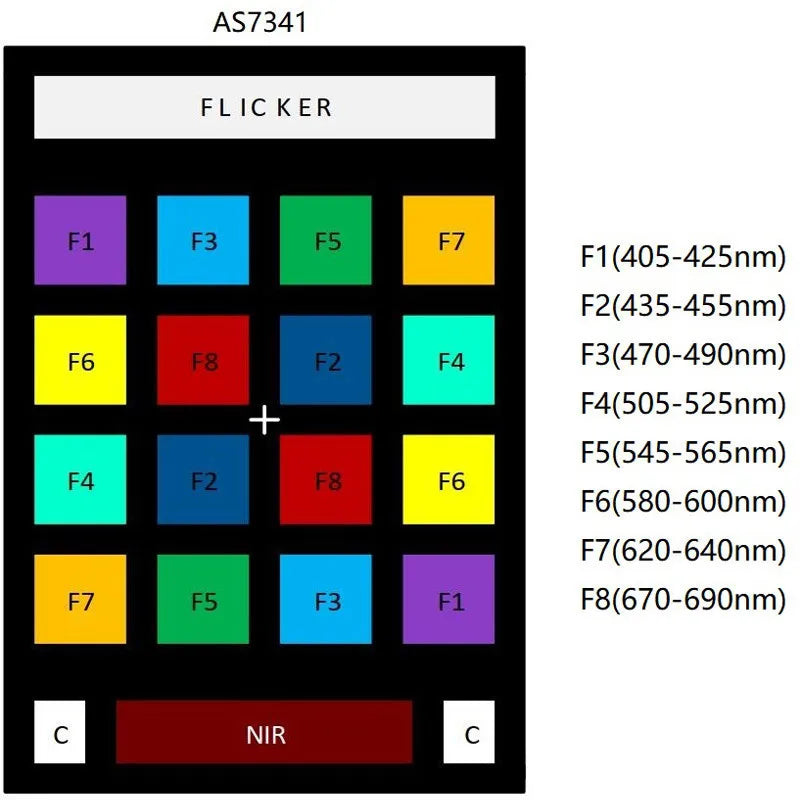

Rango de medición de luz visible: F1(405-425nm), F2(435-455nm), F3(470-490nm), F4(505-525nm), F5(545-565nm), F6(580-600nm), F7(620-640nm), f8 (670-690nm)

Corriente de funcionamiento (sin LED) : <5mA

Corriente de accionamiento LED: grado 1-20 (4-42mA)

Dirección I2C: 0x39

Rango de temperatura de funcionamiento: -30 ℃ ~ 85 ℃

Rango de humedad: 5% RH a 85% RH

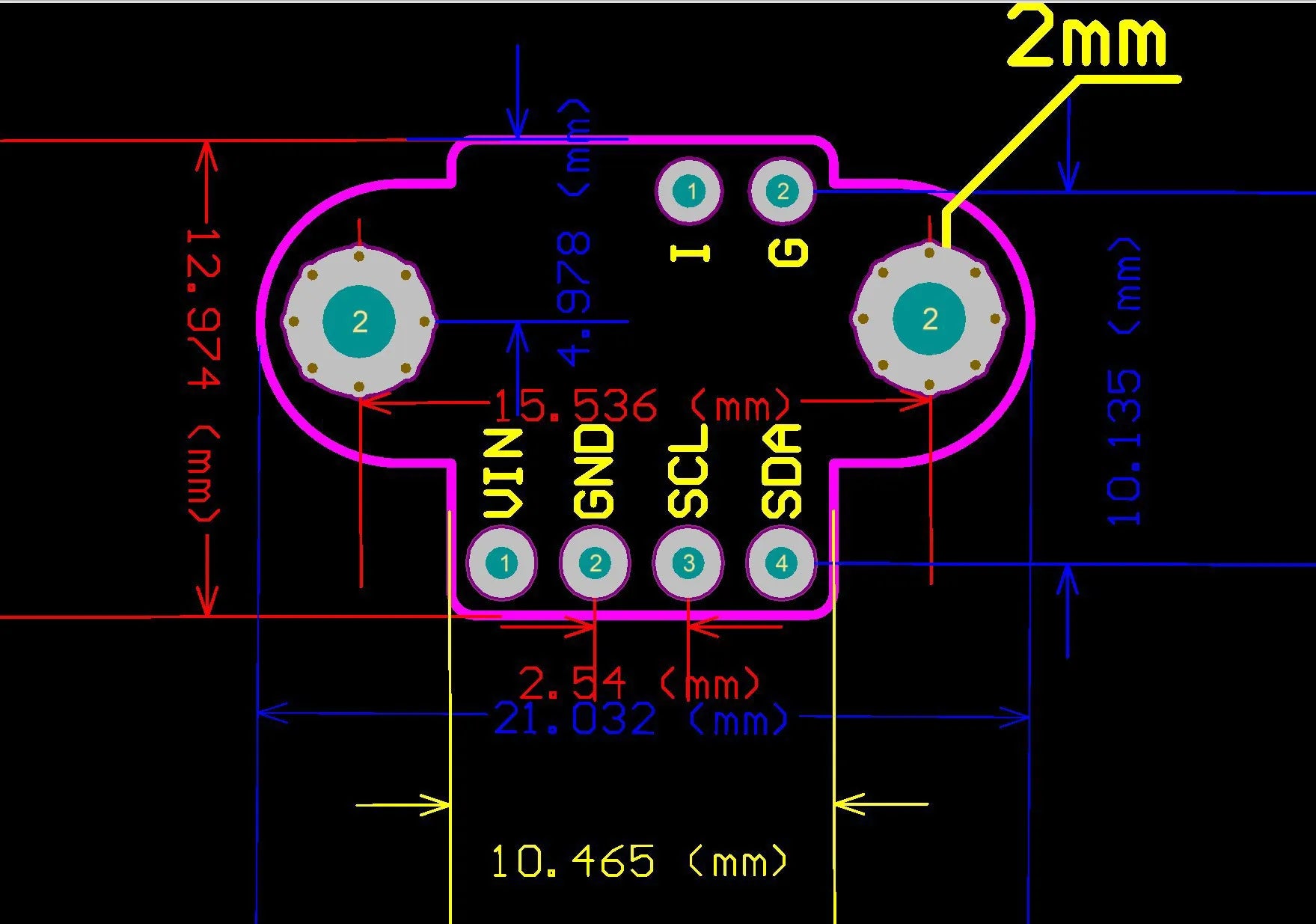

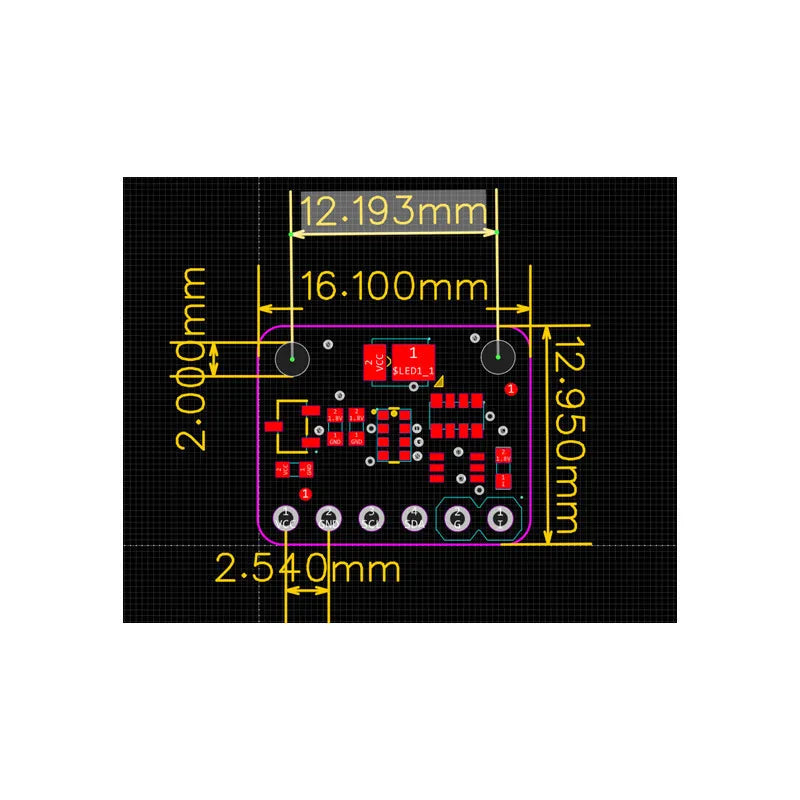

Tamaño del producto: 16,2mm x 13mm
